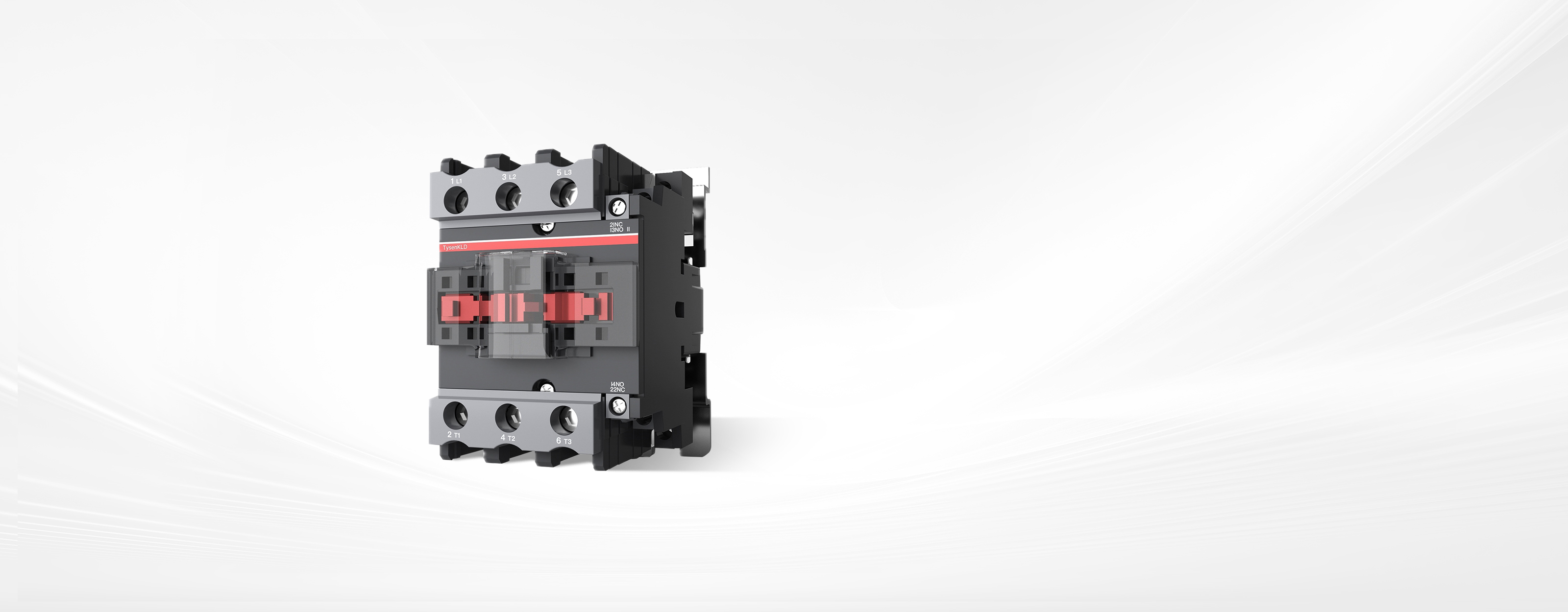

NYKC系列

交流接触器

（9-800A）

智能高效安全全面

产品概述

交流接触器主要用于控制和保护电气线路中的开关和设备，可接通和分断额定负载电路的电流，结构简单、性能可靠、速度快、多种控制方式，广泛应用于工业等领域，可实现智能化控制和管理。

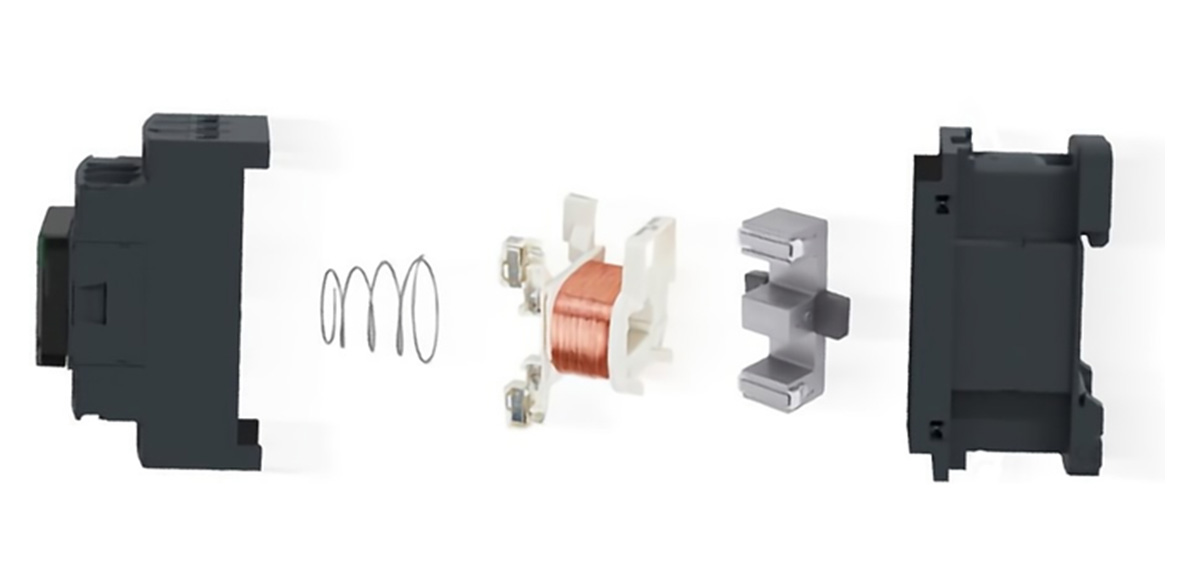

更可靠的设计

NYKC系列产品安装紧凑、简洁、高度集成、采用双断点式触头、严选阻燃材质，恪守品质，用心制造产品，守护用电安全。

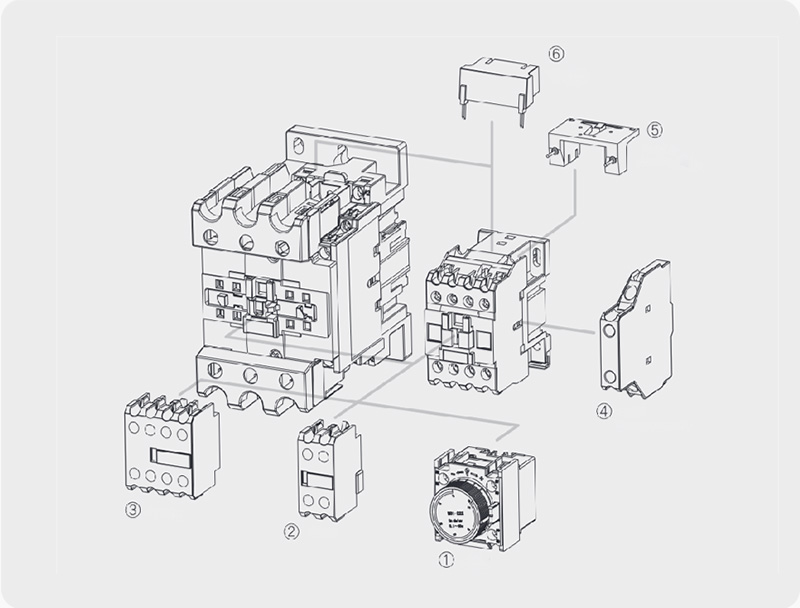

更丰富的组合方式

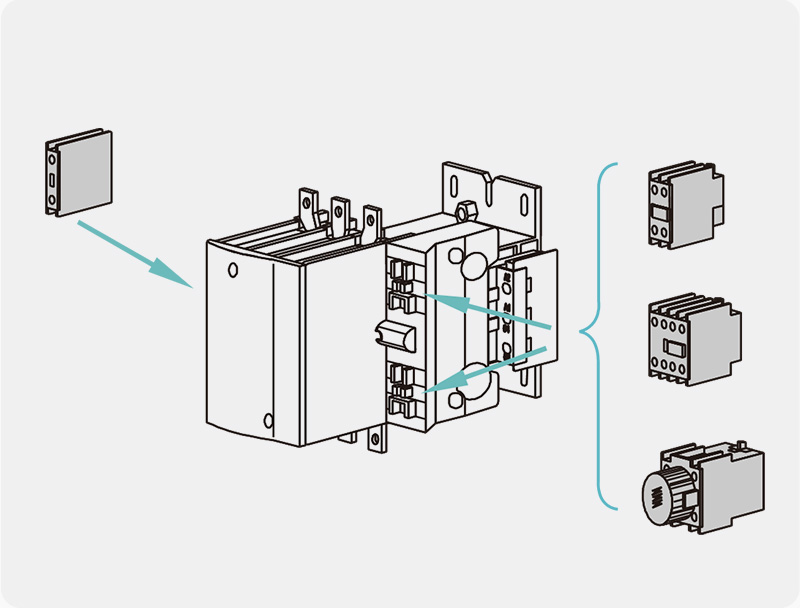

NYKC系列产品附件采用模块化设计，产品可加装顶部辅助触头、侧面辅助触头、空气延时头、浪涌抑制器等附件；采用积木方式搭接组合，实现更复杂的控制功能和更广泛的应用。

更强大的适应性

技术参数

NYKC2系列交流接触器

型号			NYKC2-09	NYKC2-12	NYKC2-18	NYKC2-25	NYKC2-32	NYKC2-40	NYKC2-50	NYKC2-65	NYKC2-80	NYKC2-95
电源频率(Hz) 50/60			50/60
约定发热电流lth（A）			20	20	32	40	50	60	80	80	125	125
额定绝缘电压Ui（V) 690			690
额定工作电流le（A）	AC-3	380/415V	9	12	18	25	32	40	50	65	80	95
	AC-3	660/690V	7	9	12	18	27	34	39	42	49	49
	AC-4	380/415V	3.5	5	7.7	8.5	12	18.5	24	28	37	44
	AC-4	660/690V	1.5	2	3.8	4.4	7.5	9	12	14	17.3	21.3
控制功率AC-3(kW)		220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	26
		380/415V	4	5.5	7.5	11	15	18.5	22	30	37	46
		660/690V	5.5	7.5	10	15	18.5	30	33	37	45	56
操作频率（次/h)		AC-3	1200				600
操作频率（次/h)		AC-4	300			150
电寿命（万次）		AC-3	100				80		60
电寿命（万次）		AC-4	20					15			10
机械寿命（次）			1000				800				600
线圈	额定控制电源电压US（V）		AC：24V、36V、110V、220V、380V
	吸合电压（V）		AC：0.85~1.1Us
	释放电压（V）		AC：0.2~0.75Us
	线圈功率（VA）	吸合	76			110		230
	线圈功率（VA）	保持	9.4			11		32

型号			NYKC2-115	NYKC2-150	NYKC2-185	NYKC2-225	NYKC2-265	NYKC2-330	NYKC2-400	NYKC2-500	NYKC2-630	NYKC2-800
电源频率(Hz) 50/60			50/60
约定发热电流lth（A）			200	250	275	315	350	400	500	630	800	800
额定绝缘电压Ui（V) 690			1000
额定工作电流le（A）	AC-3	380/415V	115	150	185	225	265	330	400	500	630	800
	AC-3	660/690V	86	107	118	135	170	225	305	355	460	485
	AC-4	380/415V	52	60	79	85	105	117	138	147	188	242
	AC-4	660/690V	49	57	69	82	98	107	135	145	170	215
控制功率AC-3(kW)		220/230V	30	40	55	63	75	100	110	147	200	220
		380/415V	55	75	90	110	132	160	200	250	335	400
		660/690V	80	100	110	129	160	220	280	335	450	475
操作频率（次/h)		AC-3	1200				600
操作频率（次/h)		AC-4	300			150
电寿命（万次）		AC-3	60		50				30		20	15
电寿命（万次）		AC-4	15						8		5	3
机械寿命（次）			1000				800				600
线圈	额定控制电源电压US（V）		AC：110V、220V、380V
	吸合电压（V）		AC：0.85~1.1Us
	释放电压（V）		AC：0.2~0.75Us
	线圈功率（VA）	吸合	550		810		1200	600	1000	1050	1500	1300
	线圈功率（VA）	保持	45		55		85	10	12	16	20	15

NYKC2-C系列切换电容型交流接触器

型号			NYKC2-18C	NYKC2-25C	NYKC2-32C	NYKC2-40C	NYKC2-50C	NYKC2-65C	NYKC2-80C	NYKC2-95C	NYKC2-115C	NYKC2-150C
额定工作电流（A）380V			18	25	32	40	50	65	80	95	115	150
可控电容器容量（Kvar）		230V	6.5	8.5	10	12	20	21	23	29	30	40
可控电容器容量（Kvar）		400V	12	16.7	20	21	32	38	42	50	60	80
额定绝缘电压			690V
控制浪涌能力			20In
电寿命（万次）			10	10	8	8	8	6	6	6	2	2
动作特性			吸合：（85%-110%）Us; 释放：（20%-75%）Us
功耗	线圈功率（VA	吸合	76	110	110	230	230	230	230	230	450	450
功耗	线圈功率（VA	保持	9.4	11	11	11	32	32	32	32	22	22
触头控制容量			AC-15 360VA DC-15 33W

NYKC2-N系列可逆接触器

型号		NYKC2-09N	NYKC2-12N	NYKC2-18N	NYKC2-25N	NYKC2-32N	NYKC2-40N	NYKC2-50N	NYKC2-65N	NYKC2-80N	NYKC2-95N
额定工作电流（A）380V		9	12	18	25	32	40	50	65	80	95
可控三相鼠笼电动机功率（KW）	230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	690V	5.5	7.5	10	15	18.5	30	33	37	45	55

NYKC2J系列家用交流接触器

型号	额定电流In（A）	额定工作电压Ue（V）	主触头数量				控制功率
	额定电流In（A）		主触头数量				AC-7a
	AC-7a		1P	2P	3P	4P	230V	400V
NYKC2J-16	16	250V（1P、2P) 400V（3P、4P）	10.01	11、20、02	30、03	22、31、40、04	3.5	6.5
NYKC2J-20	20						4.5	8
NYKC2J-25	25						5.5	10
NYKC2J-32	32						8	12
NYKC2J-40	40						9	16
NYKC2J-63	63						14	25

选型表

NYKC2系列交流接触器

NYKC2	40	11	3P	F4-22
产品代号	额定电流	辅助触头	极数代号	附加功能
NYKC2:交流接触器	09A、12A 18A、25A 32A、40A 50A、65A 80A、95A 115A 150A 185A 225A 265	10:1开 11:1开1闭 20:2开 30:3开 22:2开2闭 31:3开1闭 40:4开	3P:3极 4P:4极	F4（顶辅） F8（侧辅）空气延时触头连锁机构线圈浪涌抑制模块

注： • NYKC2-09至95接触器最多可安装2组侧辅+1组顶辅
• NYKC2-115至800接触器最多可安装2组顶辅
• LA2、LA3为空气延时触头(1常开1常闭)，LA2为通电延时，LA3为断电延时
• 4极主触头分两种模式
• 40:四常开主触头
• 08:两常开两常闭主触头

NYKC2-C系列切换电容型交流接触器

NYKC2-C	95	21	C	3P	附加功能
产品代号	额定电流	辅助触头	使用系列	极数	附加功能
NYKC2:交流接触器	18A、25A 32A、40A 50A、65A 80A、95A 115A 150A	10:1开 11:1开1闭 20:2开 02:2闭 21:2开1闭 12:1开2闭	C:切换电容式	3P:三极	F8（侧辅）

注：切换电容接触器侧面安装辅助触头F8最多安装2个

NYKC2-N系列可逆型交流接触器

NYKC2	40	11	3P	N	F4-22
产品代号	额定电流	辅助触头	极数	使用系列	附加功能
NYKC2:交流接触器	09A、12A 18A、25A 32A、40A 50A、65A 80A、95A	10:1开 01:1闭 11:1开1闭	3P:省略 4P:40	N:可逆型	F4（顶辅） F8（侧辅）空气延时触头线圈浪涌抑制模块

注： • LA2、LA3为空气延时触头(1常开1常闭)，LA2为通电延时，LA3为断电延时
• 可逆接触器侧面安装辅助触头最多安装2个(左右各安装一个)，顶部安装辅助触头最多安装2个(每只接触器可安装1个)

NYKC2J系列家用型交流接触器

NYKC2	J	40	22	1P
产品代号	使用类型	额定电流	主触头数量	极数代号
NYKC2:交流接触器	J:家用交流类	16A 20A 25A 32A 40A 63A	10:1常开 01:1常闭 11:1常开1常闭 20:2常开 02:2常闭 30:3常开 03:3常闭 22:2常开2常闭 31:3常开1常闭 40:4常开 04:4常闭	1P 2P 3P 4P

注： • NYKC2J-16/31的规格为4P,主触头为3常开1常闭

技术参数

NYKC2系列交流接触器

电源频率（Hz）：50/60

约定发热电流lth（A）：20

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：9（380/415V）、7（660/690V）

额定工作电流le（A）/AC-4：3.5（380/415V）、1.5（660/690V）

控制功率AC-3(kW)：2.2(220/230V)、4（380/415V）、5.5（660/690V）

操作频率（次/h）：1200（AC-3）、300（AC-4）

电寿命（万次）：100（AC-3）、20（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：76（吸合）、9.4（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：20

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：12（380/415V）、9（660/690V）

额定工作电流le（A）/AC-4：5（380/415V）、2（660/690V）

控制功率AC-3(kW)：3(220/230V)、5.5（380/415V）、7.5（660/690V）

操作频率（次/h）：1200（AC-3）、300（AC-4）

电寿命（万次）：100（AC-3）、20（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：76（吸合）、9.4（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：32

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：18（380/415V）、12（660/690V）

额定工作电流le（A）/AC-4：7.7（380/415V）、3.8（660/690V）

控制功率AC-3(kW)：4(220/230V)、7.5（380/415V）、10（660/690V）

操作频率（次/h）：1200（AC-3）、300（AC-4）

电寿命（万次）：100（AC-3）、20（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：76（吸合）、9.4（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：40

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：25（380/415V）、18（660/690V）

额定工作电流le（A）/AC-4：8.5（380/415V）、4.4（660/690V）

控制功率AC-3(kW)：5.5(220/230V)、11（380/415V）、15（660/690V）

操作频率（次/h）：1200（AC-3）、150（AC-4）

电寿命（万次）：100（AC-3）、20（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：110（吸合）、11（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：50

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：32（380/415V）、27（660/690V）

额定工作电流le（A）/AC-4：12（380/415V）、7.5（660/690V）

控制功率AC-3(kW)：7.5(220/230V)、15（380/415V）、18.5（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：80（AC-3）、20（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：110（吸合）、11（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：60

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：40（380/415V）、34（660/690V）

额定工作电流le（A）/AC-4：18.5（380/415V）、9（660/690V）

控制功率AC-3(kW)：11(220/230V)、18.5（380/415V）、30（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：80（AC-3）、15（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：230（吸合）、32（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：80

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：50（380/415V）、39（660/690V）

额定工作电流le（A）/AC-4：24（380/415V）、12（660/690V）

控制功率AC-3(kW)：15(220/230V)、22（380/415V）、33（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：60（AC-3）、15（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：230（吸合）、32（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：80

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：65（380/415V）、42（660/690V）

额定工作电流le（A）/AC-4：28（380/415V）、14（660/690V）

控制功率AC-3(kW)：18.5(220/230V)、30（380/415V）、37（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：60（AC-3）、15（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：230（吸合）、32（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：125

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：80（380/415V）、49（660/690V）

额定工作电流le（A）/AC-4：37（380/415V）、17.3（660/690V）

控制功率AC-3(kW)：22(220/230V)、37（380/415V）、45（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：60（AC-3）、10（AC-4）

机械寿命（次）：600

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：230（吸合）、32（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：125

额定绝缘电压Ui（V）：690

额定工作电流le（A）/AC-3：95（380/415V）、49（660/690V）

额定工作电流le（A）/AC-4：44（380/415V）、21.3（660/690V）

控制功率AC-3(kW)：26(220/230V)、46（380/415V）、56（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：60（AC-3）、10（AC-4）

机械寿命（次）：600

线圈额定控制电源电压us（V)：AC 24V、36V、110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：230（吸合）、32（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：200

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：115（380/415V）、86（660/690V）

额定工作电流le（A）/AC-4：52（380/415V）、49（660/690V）

控制功率AC-3(kW)：30(220/230V)、55（380/415V）、80（660/690V）

操作频率（次/h）：1200（AC-3）、300（AC-4）

电寿命（万次）：60（AC-3）、15（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：550（吸合）、45（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：250

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：150（380/415V）、107（660/690V）

额定工作电流le（A）/AC-4：60（380/415V）、57（660/690V）

控制功率AC-3(kW)：40(220/230V)、75（380/415V）、100（660/690V）

操作频率（次/h）：1200（AC-3）、300（AC-4）

电寿命（万次）：60（AC-3）、15（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：550（吸合）、45（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：275

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：185（380/415V）、118（660/690V）

额定工作电流le（A）/AC-4：79（380/415V）、69（660/690V）

控制功率AC-3(kW)：55(220/230V)、90（380/415V）、110（660/690V）

操作频率（次/h）：1200（AC-3）、300（AC-4）

电寿命（万次）：50（AC-3）、15（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：810（吸合）、55（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：315

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：225（380/415V）、135（660/690V）

额定工作电流le（A）/AC-4：85（380/415V）、82（660/690V）

控制功率AC-3(kW)：63(220/230V)、110（380/415V）、129（660/690V）

操作频率（次/h）：1200（AC-3）、150（AC-4）

电寿命（万次）：50（AC-3）、15（AC-4）

机械寿命（次）：1000

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：810（吸合）、55（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：350

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：265（380/415V）、170（660/690V）

额定工作电流le（A）/AC-4：105（380/415V）、98（660/690V）

控制功率AC-3(kW)：75(220/230V)、132（380/415V）、160（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：50（AC-3）、15（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：1200（吸合）、85（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：400

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：330（380/415V）、225（660/690V）

额定工作电流le（A）/AC-4：117（380/415V）、107（660/690V）

控制功率AC-3(kW)：100(220/230V)、160（380/415V）、220（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：50（AC-3）、15（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：600（吸合）、10（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：500

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：400（380/415V）、305（660/690V）

额定工作电流le（A）/AC-4：138（380/415V）、135（660/690V）

控制功率AC-3(kW)：110(220/230V)、200（380/415V）、280（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：30（AC-3）、8（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：1000（吸合）、12（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：630

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：500（380/415V）、355（660/690V）

额定工作电流le（A）/AC-4：147（380/415V）、145（660/690V）

控制功率AC-3(kW)：147(220/230V)、250（380/415V）、335（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：30（AC-3）、8（AC-4）

机械寿命（次）：800

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：1050（吸合）、16（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：800

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：630（380/415V）、460（660/690V）

额定工作电流le（A）/AC-4：188（380/415V）、170（660/690V）

控制功率AC-3(kW)：200(220/230V)、335（380/415V）、450（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：20（AC-3）、5（AC-4）

机械寿命（次）：600

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：1500（吸合）、20（保持）

电源频率（Hz）：50/60

约定发热电流lth（A）：800

额定绝缘电压Ui（V）：1000

额定工作电流le（A）/AC-3：800（380/415V）、485（660/690V）

额定工作电流le（A）/AC-4：242（380/415V）、215（660/690V）

控制功率AC-3(kW)：220(220/230V)、400（380/415V）、475（660/690V）

操作频率（次/h）：600（AC-3）、150（AC-4）

电寿命（万次）：15（AC-3）、3（AC-4）

机械寿命（次）：600

线圈额定控制电源电压us（V)：AC 110V、220V、380V

线圈吸合电压（V)：AC 0.85~1.1Us

线圈释放电压（V)：AC 0.2~0.75Us

线圈功率（VA)：1300（吸合）、15（保持）

NYKC2-C系列切换电容型交流接触器

额定工作电流（A）380V：18

可控电容器容量（Kvar）：6.5(230V)/12(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：10

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us
线圈功率（VA)：76（吸合）、9.4（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：25

可控电容器容量（Kvar）：8.5(230V)/16.7（400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：10

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us
线圈功率（VA)：110（吸合）、11（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：32

可控电容器容量（Kvar）：10(230V)/20(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：8

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us
线圈功率（VA)：110（吸合）、11（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：40

可控电容器容量（Kvar）：12(230V)/21(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：8

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us

线圈功率（VA)：230（吸合）、11（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：50

可控电容器容量（Kvar）：20(230V)/32(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：8

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us

线圈功率（VA)：230（吸合）、32（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：65

可控电容器容量（Kvar）：21(230V)/38(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：6

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us

线圈功率（VA)：230（吸合）、32（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：80

可控电容器容量（Kvar）：23(230V)/42(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：6

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us

线圈功率（VA)：230（吸合）、32（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：95

可控电容器容量（Kvar）：29(230V)/50(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：6

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us

线圈功率（VA)：230（吸合）、32（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：115

可控电容器容量（Kvar）：30(230V)/60(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：2

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us
线圈功率（VA)：450（吸合）、22（保持）

触头控制容量：AC-15 360VA DC-15 33W

额定工作电流（A）380V：150

可控电容器容量（Kvar）：40(230V)/80(400V)

额定绝缘电压：690（V）

控制浪涌能力：20In

电寿命（万次）：2

动作特性：吸合（85%-110%）Us；释放（20%-75%）Us
线圈功率（VA)：450（吸合）、22（保持）

触头控制容量：AC-15 360VA DC-15 33W

NYKC2-09N

额定工作电流（A）380V：9

可控三项鼠笼电动机功率（kW）：2.2(230V)/4(400V)/5.5（690V）

NYKC2-12N

额定工作电流（A）380V：12

可控三项鼠笼电动机功率（kW）：3(230V)/5.5(400V)/7.5（690V）

NYKC2-18N

额定工作电流（A）380V：18

可控三项鼠笼电动机功率（kW）：4(230V)/7.5(400V)/10（690V）

NYKC2-25N

额定工作电流（A）380V：25

可控三项鼠笼电动机功率（kW）：5.5(230V)/11(400V)/15（690V）

NYKC2-32N

额定工作电流（A）380V：32

可控三项鼠笼电动机功率（kW）：7.5(230V)/15(400V)/18.5（690V）

NYKC2-40N

额定工作电流（A）380V：40

可控三项鼠笼电动机功率（kW）：11(230V)/18.5(400V)/30（690V）

NYKC2-50N

额定工作电流（A）380V：50

可控三项鼠笼电动机功率（kW）：15(230V)/22(400V)/33（690V）

NYKC2-65N

额定工作电流（A）380V：65

可控三项鼠笼电动机功率（kW）：18.5(230V)/30(400V)/37（690V）

NYKC2-80N

额定工作电流（A）380V：80

可控三项鼠笼电动机功率（kW）：22(230V)/37(400V)/45（690V）

NYKC2-95N

额定工作电流（A）380V：95

可控三项鼠笼电动机功率（kW）：25(230V)/45(400V)/55（690V）

NYKC2J-16

额定电流In（A）/AC-7a：16

额定工作电压Ue（V）：250(1P、2P)/400V(3P、4P)

主触头数量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

控制功率AC-7a：3.5（230V)/6.5(400V)

NYKC2J-20

额定电流In（A）/AC-7a：20

额定工作电压Ue（V）：250(1P、2P)/400V(3P、4P)

主触头数量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

控制功率AC-7a:4.5（230V)/8(400V)

NYKC2J-25

额定电流In（A）/AC-7a：25

额定工作电压Ue（V）：250(1P、2P)/400V(3P、4P)

主触头数量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

控制功率AC-7a:5.5（230V)/10(400V)

NYKC2J-32

额定电流In（A）/AC-7a：32

额定工作电压Ue（V）：250(1P、2P)/400V(3P、4P)

主触头数量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

控制功率AC-7a:8（230V)/12(400V)

NYKC2J-40

额定电流In（A）/AC-7a：40

额定工作电压Ue（V）：250(1P、2P)/400V(3P、4P)

主触头数量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

控制功率AC-7a:9（230V)/16(400V)

NYKC2J-63

额定电流In（A）/AC-7a：63

额定工作电压Ue（V）：250(1P、2P)/400V(3P、4P)

主触头数量：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

控制功率AC-7a:14（230V)/25(400V)

选型表

产品代号：NYKC2:交流接触器

额定电流：09A、12A、18A、25A、32A、40A、50A、65A、80A、95A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A

触头数量：10:1开、11:1开1闭、20:2开、30:3开、22:2开2闭、31:3开1闭、40:4开

极数代号:3P:3级、4P:4级

附加功能:F4（顶辅）、F8(侧辅）、空气延时触头、连锁机构、线圈浪涌抑制模块

产品代号：NYKC2:交流接触器

额定电流：18A、25A、32A、40A、50A、65A、80A、95A、115A、150A

触头数量：10:1开、11:1开1闭、20:2开、02:2闭、21:2开1闭、12:1开2闭

使用系列：C:切换电容式

极数代号：3P:三级

附加功能：F8(侧辅）

注： • 切换电容接触器侧面安装辅助触头F8最多安装2个

产品代号：NYKC2:交流接触器

额定电流：09A、12A、18A、25A、32A、40A、50A、65A、80A、95A

辅助触头：10:1开、01:1闭、11:1开1闭

使用系列：3P:省略、4P:40

极数：N:可逆型

附加功能：F4（顶辅）、F8(侧辅）、空气延时触头、线圈浪涌抑制模块

产品代号：NYKC2:交流接触器

使用类别：家用交流类

额定电流：16A、20A、25A、32A、40A、63A

辅助触头：10:1常开、01:1常闭、11:1常开1常闭、20:2常开、02:2常闭、30:3常开、03:3常闭、22:2常开2常闭、31:3常开1常闭、40:4常开、04:4常闭

极数代号：1P、2P、3P、4P

注： • NYKC2J-16/31的规格为4P,主触头为3常开1常闭

回顶部

产品概述

更可靠的设计

更丰富的组合方式

更强大的适应性

NYKC2系列交流接触器

NYKC2-C系列切换电容型交流接触器

NYKC2-N系列可逆接触器

NYKC2J系列家用交流接触器

NYKC2系列交流接触器

NYKC2-C系列切换电容型交流接触器

NYKC2-N系列可逆型交流接触器

NYKC2J系列家用型交流接触器

NYKC2-09 收起详情 展开详情

NYKC2-12 收起详情 展开详情

NYKC2-18 收起详情 展开详情

NYKC2-25 收起详情 展开详情

NYKC2-32 收起详情 展开详情

NYKC2-40 收起详情 展开详情

NYKC2-50 收起详情 展开详情

NYKC2-65 收起详情 展开详情

NYKC2-80 收起详情 展开详情

NYKC2-95 收起详情 展开详情

NYKC2-115 收起详情 展开详情

NYKC2-150 收起详情 展开详情

NYKC2-185 收起详情 展开详情

NYKC2-225 收起详情 展开详情

NYKC2-265 收起详情 展开详情

NYKC2-330 收起详情 展开详情

NYKC2-400 收起详情 展开详情

NYKC2-500 收起详情 展开详情

NYKC2-630 收起详情 展开详情

NYKC2-800 收起详情 展开详情

NYKC2-18C 收起详情 展开详情

NYKC2-25C 收起详情 展开详情

NYKC2-32C 收起详情 展开详情

NYKC2-40C 收起详情 展开详情

NYKC2-50C 收起详情 展开详情

NYKC2-65C 收起详情 展开详情

NYKC2-80C 收起详情 展开详情

NYKC2-95C 收起详情 展开详情

NYKC2-115C 收起详情 展开详情

NYKC2-150C 收起详情 展开详情

NYKC2-N系列可逆接触器 收起详情 展开详情

NYKC2J系列家用交流接触器 收起详情 展开详情

NYKC2系列交流接触器 收起详情 展开详情

NYKC2-C系列切换电容型交流接触器 收起详情 展开详情

NYKC2-N系列可逆型交流接触器 收起详情 展开详情

NYKC2J系列家用型交流接触器 收起详情 展开详情
