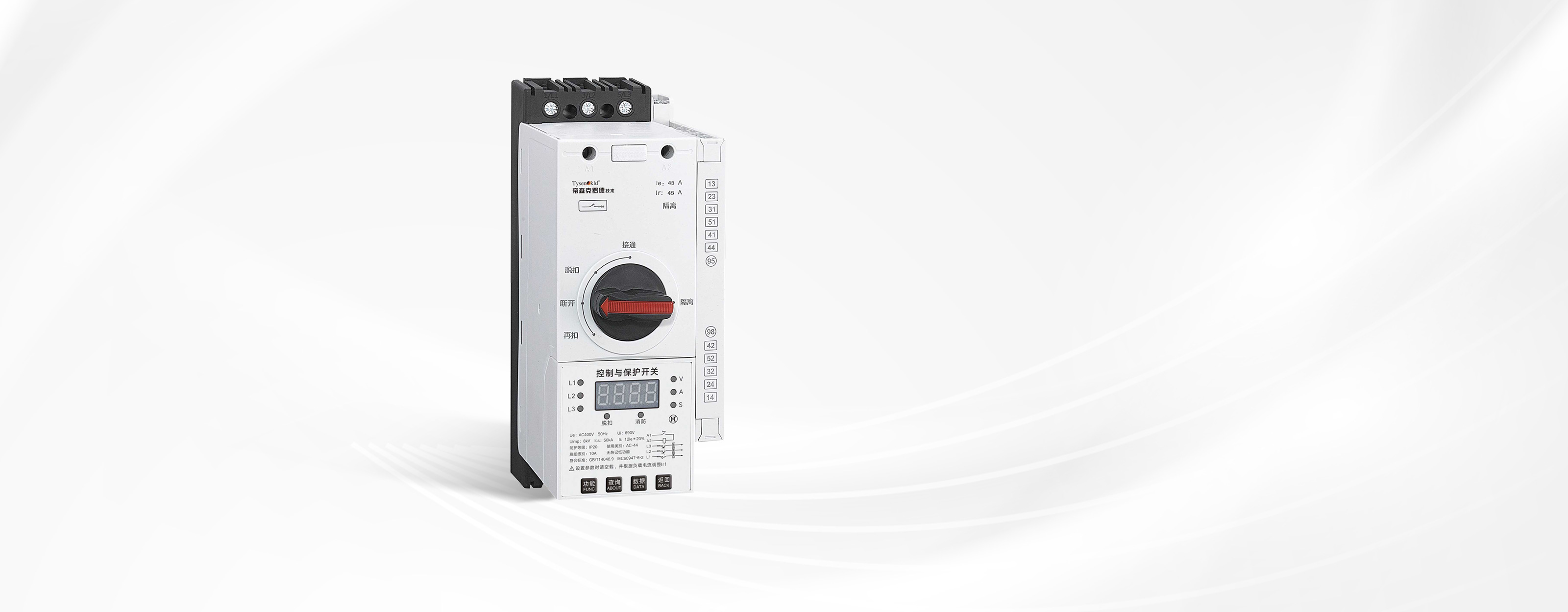

DSCPS系列

控制与保护开关

（1-125A）

简洁 高效 安全 全面

产品概述

DSCPS系列控制与保护开关是集断路器(熔断器)、接触器、过载(过流、断相)保护继电器、起动器、隔离器等多种功能于一体的综合型智能化产品，具有短路、过载、漏电保护等功能，广泛应用于工业等领域，用于保护电路，可实现智能化控制和管理。

多种保护功能

DSCPS系列控制保护开关具有断相、过流、堵转、阻塞、短路、欠流、过压、欠压、剩余电流保护、三相不平衡、缺相、隔离、启动超时、消防、故障信号输出和远程分励等诸多功能，为设备用电保驾护航。

故障记忆功能

DSCPS系列控制保护开关具有远距离自动控制和就地直接人工控制功能，对各种参数进行设定和查询；采用MCU的ERPROM存储记忆技术，参数设定后能够断电保存，具有故障记忆功能，便于故障查询、分析。

技术参数

DSCPS系列控制与保护开关技术参数

壳架等级 主体额定电流 分断能力 （kA） 控制器额定工作电流Ie（A） 控制器额定工作电流调整范围lr（A） 400V的控制功率范围（kW） 使用类别
45 16 15 1 0.2-1 0.12-0.37 电机型AC-44
3 1-3 0.55-1.5
6 2.4-6 1.1-3
10 4-10 1.5-4
16 6.4-16 3-7.5
45 20 10-20 5.5-11
32 12.8-32 5.5-15
45 16-45 7.5-18.5
125 125 35 50 20-50 7.5-22
63 25.2-63 11-30
80 32-80 16-37
100 40-100 22-45
125 50-125 22-55

DSCPS2系列控制与保护开关技术参数

壳架等级 主体额定电流 分断能力（kA） 控制器额定工作电流Ie（A） 控制器额定工作电流调整范围lr（A） 400V的控制功率范围（kW） 使用类别
45 16 50kA 1 0.2-1 0.12-0.37 电机型AC-44
4 1-4 0.55-1.5
6.3 2.4-6.3 1.1-3
12 4-12 1.5-4
16 6.4-16 3-7.5
45 32 12.8-32 5.5-15
45 16-45 7.5-18.5
125 63 45 18-45 7.5-18.5
50 20-50 7.5-22
63 25.2-63 11-30
125 100 40-100 22-37
125 50-125 22-55
选型表

DSCPS系列控制与保护开关

DSCPS 45 H 33 M 45 FK M B F
产品代号 壳架等级 分断能力 极数及保护 脱扣器代号 额定电流 辅助代号 控制电压 显示代号 附加功能
DSCPS：
控制与保护开关 		45A
125A		 Ics:15kA
Ics:35kA		 33:3极3保护
30:3极无保护		 M:电机保护1A
3A
6A
10A
16A
20A
32A
45A
50A
63A
80A
100A
125A		 FK：4开3闭
+1组转换
+1组故障报警
+1组短路报警		 M:AC220V B:数码 F:消防
L:漏电
FL:消防+漏电

注：隔离功能为标配

DSCPS2系列控制与保护开关

DSCPS2 45 H 33 M 45 FK M B F
产品代号 壳架等级 分断能力 极数及保护 脱扣器代号 额定电流 辅助代号 控制电压 显示代号 附加功能
DSCPS2：
控制与保护开关		 45A
125A		 Ics:50kA 33:3极3保护
30:3极无保护		 M:电机保护 1A
4A
6.3A
12A
16A
32A
45A
50A
63A
100A
125A		 FK：2开2闭
+1组转换
+1组短路报警		 M:AC220V B:数码
E:液晶		 F:消防
L:漏电
T:通讯
FT:消防+通讯
TL:通讯+漏电
FLT:消防+漏电 +通讯

注：隔离功能为标配，消防、漏电功能可选

技术参数


DSCPS系列控制与保护开关

  • 主体额定电流：16

    分断能力：15kA

    控制器额定工作电流：1A、3A、6A、10A、16A

    控制器额定工作电流调整范围lr：0.2-1A、1-3A、2.4-6A、4-10A、6.4-16A

    400V的控制功率范围：0.12-0.37kW、0.55-1.5kW、1.1-3kW、1.5-4kW、3.7-5kW

    使用类别：电机型AC-44

  • 主体额定电流：45

    分断能力：15kA

    控制器额定工作电流：20A、32A、45A

    控制器额定工作电流调整范围lr：10-20A、12.8-32A、16-45A

    400V的控制功率范围：5.5-11kW、5.5-15kW、7.8-18.5kW

    使用类别：电机型AC-44

  • 主体额定电流：125

    分断能力：35kA

    控制器额定工作电流：50A、63A、80A、100A、125A

    控制器额定工作电流调整范围lr：20-50A、25.2-63A、32-80A、40-100A、50-125A

    400V的控制功率范围：7.5-22kW、11-30kW、16-37kW、22-45kW、22-55kW

    使用类别：电机型AC-44

DSCPS2系列控制与保护开关

  • 主体额定电流：16

    分断能力：50kA

    控制器额定工作电流：1A、4A、6.3A、12A、16A

    控制器额定工作电流调整范围lr：0.2-1A、1-4A、2.4-6A、4-12A、6.4-16A

    400V的控制功率范围：0.12-0.37kW、0.55-1.5kW、1.1-3kW、1.5-4kW、3.7-5kW

    使用类别：电机型AC-44

  • 主体额定电流：45

    分断能力：50kA

    控制器额定工作电流：32A、45A

    控制器额定工作电流调整范围lr：12.8-32A、16-45A

    400V的控制功率范围：5.5-15kW、7.8-18.5kW

    使用类别：电机型AC-44

  • 主体额定电流：63

    分断能力：50kA

    控制器额定工作电流：45A、50A、63A

    控制器额定工作电流调整范围lr：18-45A、20-50A、25.2-63A

    400V的控制功率范围：7.8-18.5kW、7.5-22kW、11-30kW

    使用类别：电机型AC-44

  • 主体额定电流：125

    分断能力：50kA

    控制器额定工作电流：100A、125A

    控制器额定工作电流调整范围lr：40-100A、22-37A

    400V的控制功率范围：22-37kW、22-55kW

    使用类别：电机型AC-44

选型表


  • 产品代号：DSCPS:控制与保护开关

    壳架代号：45A、125A

    分断能力：Ics:15kA、Ics:35kA

    极数及保护：33:3极3保护、30:3极无保护

    脱扣器代号：M:电机保护

    额定电流：1A、3A、6A、10A、16A、20A、32A、45A、50A、63A、80A、100A、125A

    辅助代号：FK:4开3闭+1组转换+1组故障报警+1组短路报警

    控制电压：M:AC220V

    显示代号：B:数码

    附加功能：F:消防、L:漏电、FL:消防+漏电

  • 产品代号：DSCPS2:控制与保护开关

    壳架代号：45A、125A

    分断能力：Ics:50kA

    极数及保护：33:3极3保护、30:3极无保护

    脱扣器代号：M:电机保护

    额定电流：1A、4A、6.3A、12A、16A、32A、45A、50A、63A、100A、125A

    辅助代号：FK:2开2闭+1组转换+1组故障报警

    控制电压：M:AC220V

    显示代号：B:数码、E:液晶

    附加功能：F:消防、L:漏电、T:通讯、FT:消防+通讯、TL:通讯+漏电、FLT:消防+漏电+通讯
