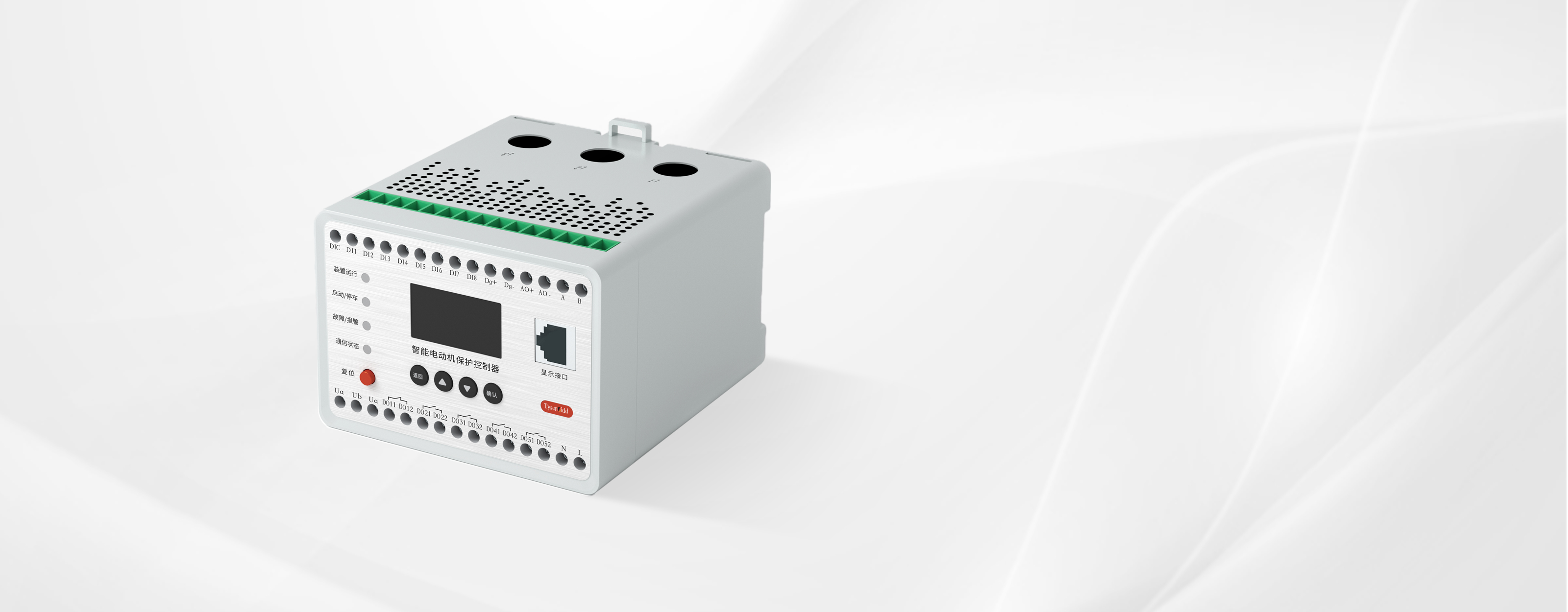

DS600系列

电动机保护器

（2-800A）

智能 高效 安全 全面

产品概述

DS600系列电动机保护器主要起到保护电动机正常运行，防止电动机过载而出现烧毁的现象；具有起动超时保护、短路、堵转、过负载、不平衡、欠压、过压、欠载、热过载、漏电、接地、过功率、过功率因数、欠功率、欠功率因数等保护功能；广泛应用于工业等领域，可实现智能化控制和管理。

智能安全保护

具有欠载、电流不平衡、接地、漏电、欠电流、堵转、欠压、过压、欠功率、启动超时等多种数字式保护功能，满足直接启动，双向启动、降压启动等启动方式，保护电机的运行安全。

高可靠性设计

采用专业的工业模块化设计，工业级高性能微处理器。

高要求设计处理

运用可靠的配网通讯和分布式智能技术为工业生产提供了有效的现场级保护及测控。

强大灵活的通讯

可与多种微机工控组态软件实现网络通讯，构成分布式综合电力监控系统。

技术参数

DS600系列电动机保护器主要技术参数

技术参数 技术指标
保护器工作电源 85～265V AC/100-280V DC
额定工作电压Un AC380V 50Hz
电动机额定工作电流 2A（0.5A~2A） 采用内置小型专用电流互感器
5A（2A~5A）
10A（5A~10A）
25A（10A~25A）
100A（25A~100A）
250A（100A~250A） 采用外置专用电流互感器
500A（250A~500A）
800A（500A~800A）
继电器输出 5DO，AC250V/8A
开关量输入 8DI
通讯 RS485 Modbus协议
环境 工作温度 -25℃~+60℃
相对湿度 5%~95%不结露
海拔 ≤2000m

DS600系列电动机保护器功能配置表

功能分类 详细功能 标准配置 增选配置
测量功能 三相电流 ■
三相电压 ■
频率 ■
接地电流 ■
电流不平衡 ■
热容量 ■
有功、无功、视在功率 ■
功率因数 ■
有功、无功电能 ■
保护功能 启动超时保护 ■
短路保护 ■
堵转保护 ■
缺相保护 ■
电流不平衡保护 ■
接地保护 ■
外部故障保护 ■
欠电压保护 ■
过电压保护 ■
定时限保护 ■
反时限保护 ■
TE时间保护 ■
热过载保护 ■
接触器分段保护 ■
漏电保护（L） ■
定值设定 各种保护定制查询、整定 ■
故障信息 实时查询故障/报警信息 ■
启动参数设定 控制权限、启动等参数查询、整定 ■
系统参数设定 地址、波特率、电机额定值等 ■
模拟量输出 一路4-20mA信号输出(M) ■
模拟量输出 抗晃电（H） ■
本体自带液晶显示（X） ■
独立显示模块
选型表

DS600 100A A M R
产品代号 电流等级 启动方式 附加功能 标配功能
DS600：
电动机保护器		 2A
5A
10A
25A
100A
250A
500A
800A		 A:直接起动
B:双向起动
C:双速启动
D: Y/△降压启动
E:自耦变压器降压启动
I:手动启动		 M: 4-20mA模拟量输出
L:漏电保护
H:抗晃电
X:本体显示
DS620:显示模块 		R: RS485通讯

注： • 额定电流大于100A，标配3只保护级电流互感器
• 漏电互感器只有在选择漏电保护功能的情况下才需要配置

技术参数


  • 保护器工作电源：85~265V AC/100-280V DC

    技术指标：

    额定工作电压Un：AC380V 50Hz

    电动机额定工作电流：2A(0.5A~2A)、5A(2A~5A)、10A(5A~10A)、25A(10A~25A)、100A(25A~100A)（采用内置小型专用电流互感器）/250A(100A~250A)、500A(250A~500A)、800A(500A~800A)（采用外置专用电流互感器）

    继电器输出：5DO，AC250V/8A

    开关量输入：8DI

    通讯：RS485 Modbus协议

    工作温度：-25°C~+60°C

    相对湿度：5%~95%不结露

    海拔：≤2000m

  • 测量功能

    标准配置：三相电流；三相电压；频率；接地电流；电流不平衡；热容量；有功、无功、视在功率；功率因数；有功、无功电能

    增选配置: 无

    保护功能

    标准配置：启动超时保护、短路保护、堵转保护、缺相保护、电流不平衡保护、接地保护、外部故障保护、欠电压保护、过电压保护、定时限保护、反时限保护、TE时间保护、热过载保护、接触器分断保护

    增选配置: 漏电保护(L)

    功能分类

    定值设定：各种保护定制查询、整定

    故障信息：实时查询故障/报警信息

    启动参数设定：控制权限、启动等参数查询、整定

    系统参数设定：地址、波特率、电机额定值等

    增选配置: 模拟量输出(一路4-20mA信号输出(M))、抗晃电(H)、本体自带液晶显示(X)、独立显示模块

选型表

  • 产品代号：DS600:电动机保护器

    电流等级：2A、5A、10A、25A、100A、250A、500A、800A

    启动方式：A:直接起动、B:双向起动、C:双速启动、D:Y/Δ降压启动、E:自耦变压器降压启动、I:手动启动

    附加功能：M:4-20MA模拟量输出、L:漏电保护、H:抗晃电、X:本体显示、DS620:显示模块

    标配功能：R:RS485通讯

注： • 额定电流大于100A，标配3只保护级电流互感器
• 漏电互感器只有在选择漏电保护功能的情况下才需要配置
