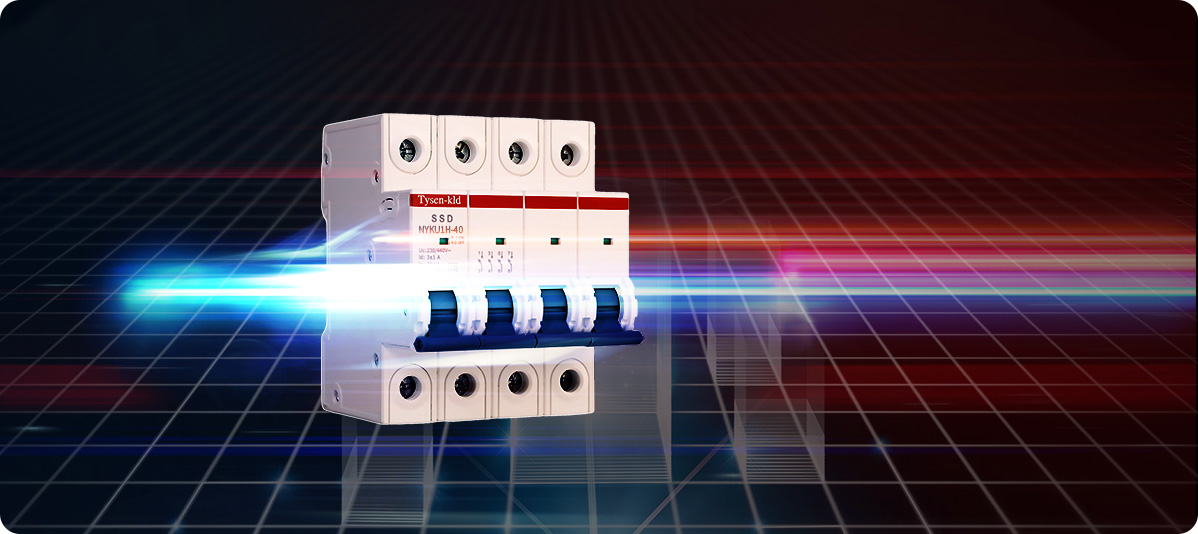

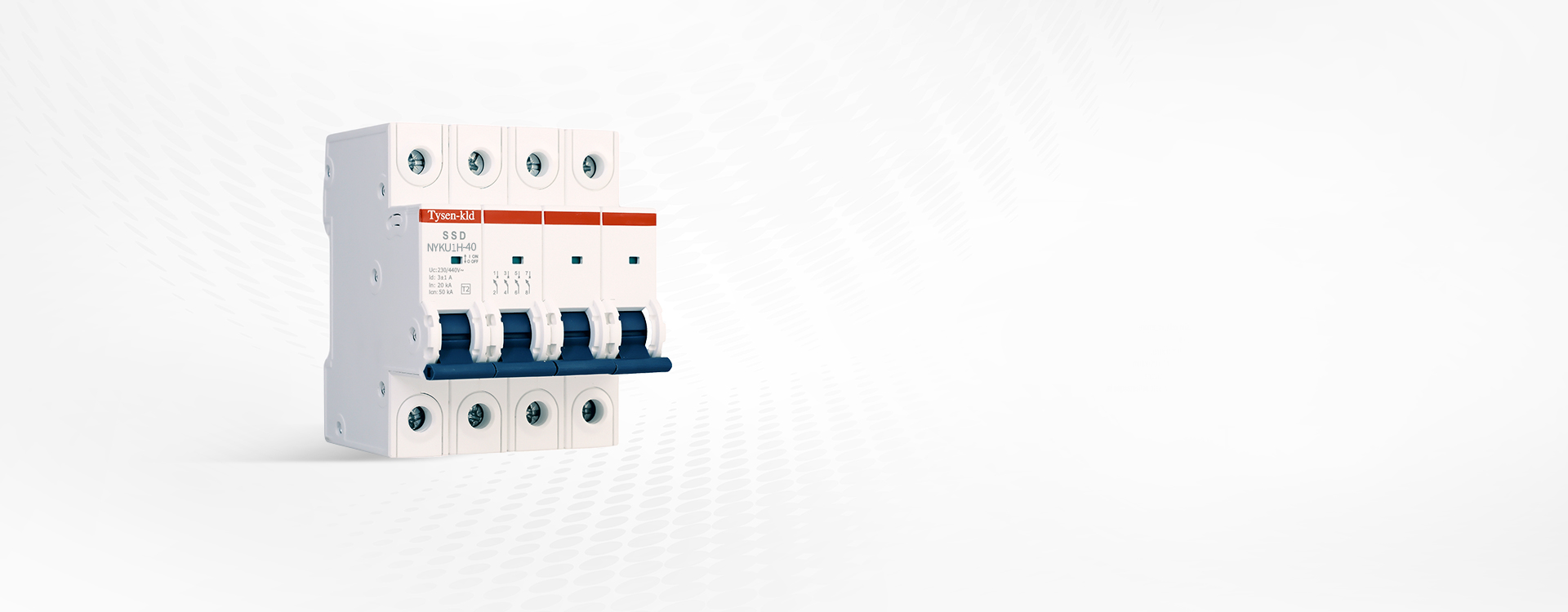

电涌后备保护断路器

NYKU1H-I系列 T1级（15-25KA））

NYKU1H系列 T2级 （10-120KA）

简洁 高效 安全 全面

产品概述

NYKU1H系列电涌后备保护断路器主要用于保护电器或电力设备免受电涌的伤害。具有快速响应和低阻抗特性，可以在极短的时间内将高电压和过电流引入大地，从而保护后级设备和线路的安全。这对于需要高度可靠性和数据安全的环境尤其重要。

产品特点

有效性

与常规MCB保护方案相比在电涌发生时其两端的残压更低，因此设备可以得到更好的保护。

精确性

当SPD有雷电流通过时，装置不会出现误扣，使电气设备防雷始终处于有效状态。

安全系数高

对通过的工频电流和雷电流实现选择性分断，能有效避免SPD发生熔穿短路，避免造成严重火灾事故。

符合规范要求

符合国家和国际电气安全标准，确保了合法性和可靠性，增强用户信心。

技术参数

NYKU1H-I系列电涌后备保护断路器技术参数

型号规格 NYKU1H-I 15 NYKU1H-I 25
额定工作电压Ue 230V/400V
额定绝缘电压Ui 400V
极数 1P、2P、3P、4P
配合SPD类别 I 类（T1）
波形 10/350us
冲击电流Iimp 15kA 25kA
标称放电电流In 15KA/25kA 15KA/25kA
电流脱扣值Io 3A±1A
工频短路电流分断时间Tos ≤40ms
工频负载电流分断时间Tos ≤50ms

NYKU1H系列电涌后备保护断路器技术参数

型号规格 NYKU1H-10 NYKU1H-20 NYKU1H-40kA NYKU1H-60kA
额定工作电压Ue 230V/400V
额定绝缘电压Ui 500V
极数 1P、2P、3P、4P
配合SPD类别 II 类（T2）
波形 8/20us
最大放电电流Imax 10kA 20kA 40kA 60kA
标称放电电流In 5kA 10kA 20kA 30kA
电流脱扣值Io 3A±1A
工频短路电流分断时间Tos ≤40ms
工频负载电流分断时间Tos ≤50ms

NYKU1H系列电涌后备保护断路器技术参数

型号规格 NYKU1H-80kA NYKU1H-100kA NYKU1H-120kA
额定工作电压Ue 230V/400V
额定绝缘电压Ui 500V
极数 1P、2P、3P、4P
配合SPD类别 II 类（T2）
波形 8/20us
最大放电电流Imax 80kA 100kA 120kA
标称放电电流In 40kA 50kA 60kA
电流脱扣值Io 3A±1A
工频短路电流分断时间Tos ≤40ms
工频负载电流分断时间Tos ≤50ms
选型表

NYKU1H-I系列电涌后备保护断路器

NYKU1H I 15kA 4P
产品代号 使用类别 最大冲击电流 极数代号
NYKU1H：
电涌后备保护断路器		 I:T1级 15kA
25kA		 1P:1极
2P:2极
3P:3极
4P:4极

NYKU1H系列电涌后备保护断路器

NYKU1H 10kA 4P
产品代号 最大放电电流 极数代号
NYKU1H：
电涌后备保护断路器		 10kA
20kA
40kA
60kA
80kA
100kA
120kA		 1P:1极
2P:2极
3P:3极
4P:4极

技术参数


电涌后备保护断路器

  • 型号规格：NYKU1H-I 15kA/NYKU1H-I 25kA

    额定工作电压Ue：230V/400V

    额定绝缘电压Ui：400V

    极数：1P、2P、3P、4P

    配合SPD类别：I类（T1）

    波形：10/350us

    冲击电流Iimp：15kA/25kA

    标称放电电流In：15kA、25kA/15kA、25kA

    电流脱口值Io：3A±1A

    工频短路电流分断时间Tos：≤40ms

    工频负载电流分断时间Tos：≤50ms

  • 型号规格：NYKU1H- 10kA/NYKU1H-20kA/NYKU1H-40kA/NYKU1H-60kA

    额定工作电压Ue：230V/400V

    额定绝缘电压Ui：500V

    极数：1P、2P、3P、4P

    配合SPD类别：II类（T2）

    波形：8/20us

    最大放电电流Imax：10kA/20kA/40kA/60kA

    标称放电电流In：5kA/10kA/20kA/30kA

    电流脱口值Io：3A±1A

    工频短路电流分断时间Tos：≤40ms

    工频负载电流分断时间Tos：≤50ms

  • 型号规格：NYKU1H- 80kA/NYKU1H-100kA/NYKU1H-120kA

    额定工作电压Ue：230V/400V

    额定绝缘电压Ui：500V

    极数： 1P、2P、3P、4P

    配合SPD类别：II类（T2）

    波形：8/20us

    最大放电电流Imax：80kA/100kA/120kA

    标称放电电流In：40kA/50kA/60kA

    电流脱口值Io：3A±1A

    工频短路电流分断时间Tos：≤40ms

    工频负载电流分断时间Tos：≤50ms

注： • 额定电流大于100A，标配3只保护级电流互感器
• 漏电互感器只有在选择漏电保护功能的情况下才需要配置

选型表

电涌后备保护断路器

  • 产品代号：NYKU1H:电涌后备保护断路器

    使用类别：I:T1级

    最大冲击电流：15kA、25kA

    极数代号：1P:1极、2P:2极、3P:3极、4P:4极

  • 产品代号：NYKU1H:电涌后备保护断路器

    最大放电电流：10kA、20kA、40kA、60kA、80kA、100kA、120kA

    极数代号：1P:1极、2P:2极、3P:3极、4P:4极
