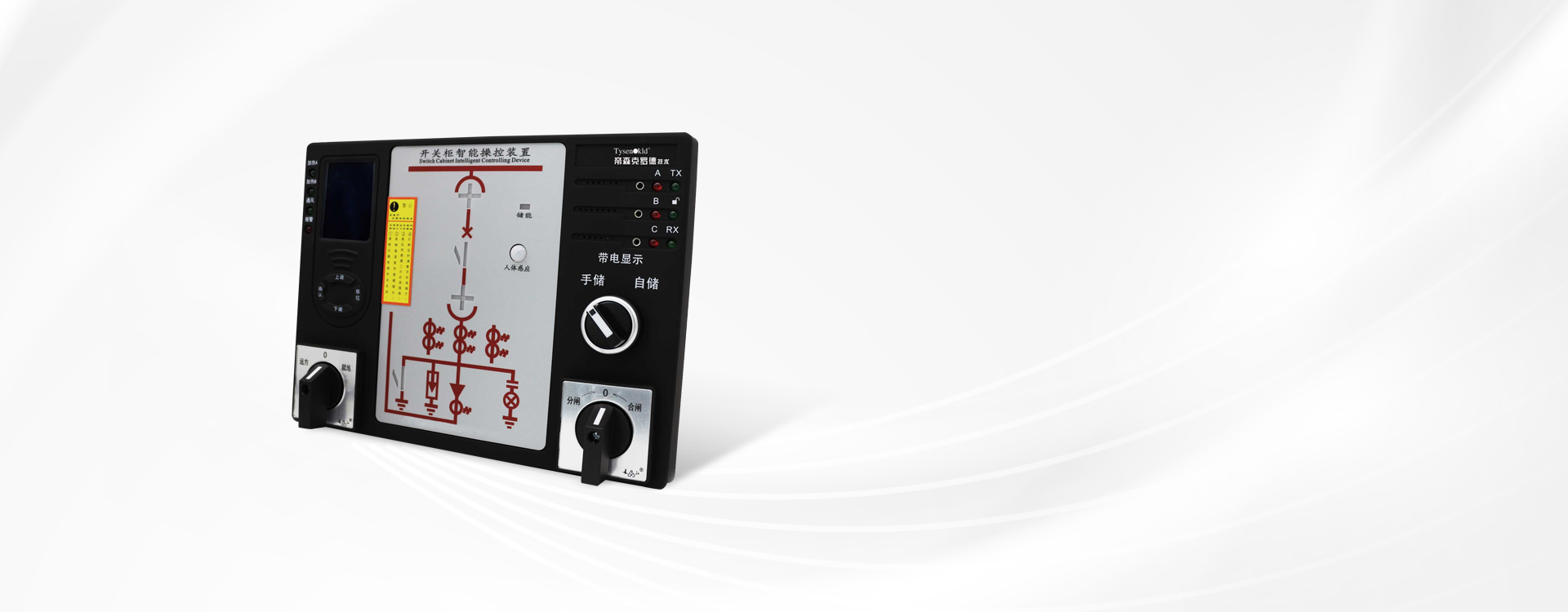

NPM10系列

智能操控装置

智能 快捷 安全 全面

产品概述

NPM10系列产品是针对电力开关柜控制要求设计的一款新型、功能强大、多样的智能化模拟动态指示装置。产品适用于3-35KV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜，可取代现有的一次回路模拟、带电显示器、自动加热除湿控制器，是集成断路器分合闸状态指示、储能指示、接地开关指示、位置指示及RS485通信接口等多项功能于一体的产品。

产品特点

精确判断、反馈迅捷

产品前端可设置隔离开关或自身带隔离功能，来保证提供明显的线路断开点，检修时保障人身安全。

安全性强、可靠稳定

增加人体感应柜内照明功能、语音防误提示功能、加热及负载断线报警功能。

功能强大、灵活定制

采用工业级电子元件与独特的抗干扰技术，可提供高度定制化服务，为每一个项目找到最合适的产品。

智能化程度高

采用集成电路设计，具有先进的处理单元及数字传感器技术不仅可以本地实时监测高压开关柜的运行状态，还可以通过网络技术，将数据上传至监控系统，有助于系统分析开关柜各项数据的变化趋势，及时发现潜在故障，推进变配电网络的智能化发展。

技术参数

功能型号 NMP10-KG NMP10-KS NMP10-KY
动态模拟图 ■ ■ ■
语音提示 ■ ■ ■
带电显示及闭锁 ■ ■ ■
验电核相 □ □ □
温湿度固定监控 ■ —— ——
温湿度数码显示 —— ■ ——
温湿度液晶显示 —— —— ■
合分闸转换开关 ■ ■ ■
远方就地转换开关 ■ ■ ■
手自储能转换开关 ■ ■ ■
开关柜内照明开关 ■ ■ ——
预分预合闪烁指示 —— ■ ■
合分闸回路完好指示 —— —— ■
合分闸回路电压数值显示 —— —— ■
主回路电流、电压、功率等电参量测量显示 —— —— □（二选一）
触头、电缆接头在线测温 —— ——
人体感应探头 □ □ ■
RS485通讯 ■ ■ ■
负载断线报警 ■ ■ ■
开孔尺寸 220x165mm 220x165mm 220x165mm

注：■代表标准配置、□ 代表可选配置、— 代表无此配置

选型表

NMP10 K Y 附加功能
产品代号 产品类别 显示方式 附加功能
NMP10：
开关柜指示及操控装置		 K：开关柜智能操控装置
Z：开关状态模拟指示仪		 S：数码显示
Y：液晶显示
G：无显示		 D：验电核相
P：无线测温
C0：测量数据
F：预分预合闪烁指示
S：自检
B：独立闭锁电源
C：独立闭锁输出
W：超温报警
T：超湿报警
Z1：直流分闸测量
Z2：直流合闸测量
M：模拟量输出
无：不带

技术参数


  • 动态模拟图：标配

    语音提示：标配

    带电显示及闭锁：标配

    验电核相：选配

    温湿度固定监控：标配

    温湿度数码显示：无

    温湿度液晶显示：无

    合分闸转换开关：标配

    远方就地转换开关：标配

    手自储能转换开关：标配

    开关柜内照明开关：标配

    预分预合闪烁指示：无

    合分闸回路完好指示：无

    合分闸回路电压数值显示：无

    主回路电流、电压、功率等电参量测量显示：无

    触头、电缆接头在线测温：无

    人体感应探头：选配

    RS485通讯：标配

    负载断线报警：标配

    开孔尺寸：220x165mm

  • 动态模拟图：标配

    语音提示：标配

    带电显示及闭锁：标配

    验电核相：选配

    温湿度固定监控：无

    温湿度数码显示：标配

    温湿度液晶显示：无

    合分闸转换开关：标配

    远方就地转换开关：标配

    手自储能转换开关：标配

    开关柜内照明开关：标配

    预分预合闪烁指示：标配

    合分闸回路完好指示：无

    合分闸回路电压数值显示：无

    主回路电流、电压、功率等电参量测量显示：无

    触头、电缆接头在线测温：无

    人体感应探头：选配

    RS485通讯：标配

    负载断线报警：标配

    开孔尺寸：220x165mm

  • 动态模拟图：标配

    语音提示：标配

    带电显示及闭锁：标配

    验电核相：选配

    温湿度固定监控：无

    温湿度数码显示：无

    温湿度液晶显示：标配

    合分闸转换开关：标配

    远方就地转换开关：标配

    手自储能转换开关：标配

    开关柜内照明开关：无

    预分预合闪烁指示：标配

    合分闸回路完好指示：标配

    合分闸回路电压数值显示：标配

    主回路电流、电压、功率等电参量测量显示：选配（二选一）

    触头、电缆接头在线测温：选配（二选一）

    人体感应探头：标配

    RS485通讯：标配

    负载断线报警：标配

    开孔尺寸：220x165mm

注：■代表标准配置、□ 代表可选配置、— 代表无此配置

选型表

  • 产品代号：NMP10:开关柜指示及操控装置

    产品类别：K:开关柜智能操控装置、Z:开关状态模拟指示仪

    显示方式：S:数码显示、Y:液晶显示、G:无显示

    附加功能：D:验电核相、P:无线测温、C0:测量数据、F:预分预合闪烁指示、S:自检、B:独立闭锁电源、C:独立闭锁输出、W:超温报警、T:超湿报警、Z1:直流分闸测量、Z2:直流合闸测量、M:模拟量输出、无:不带
