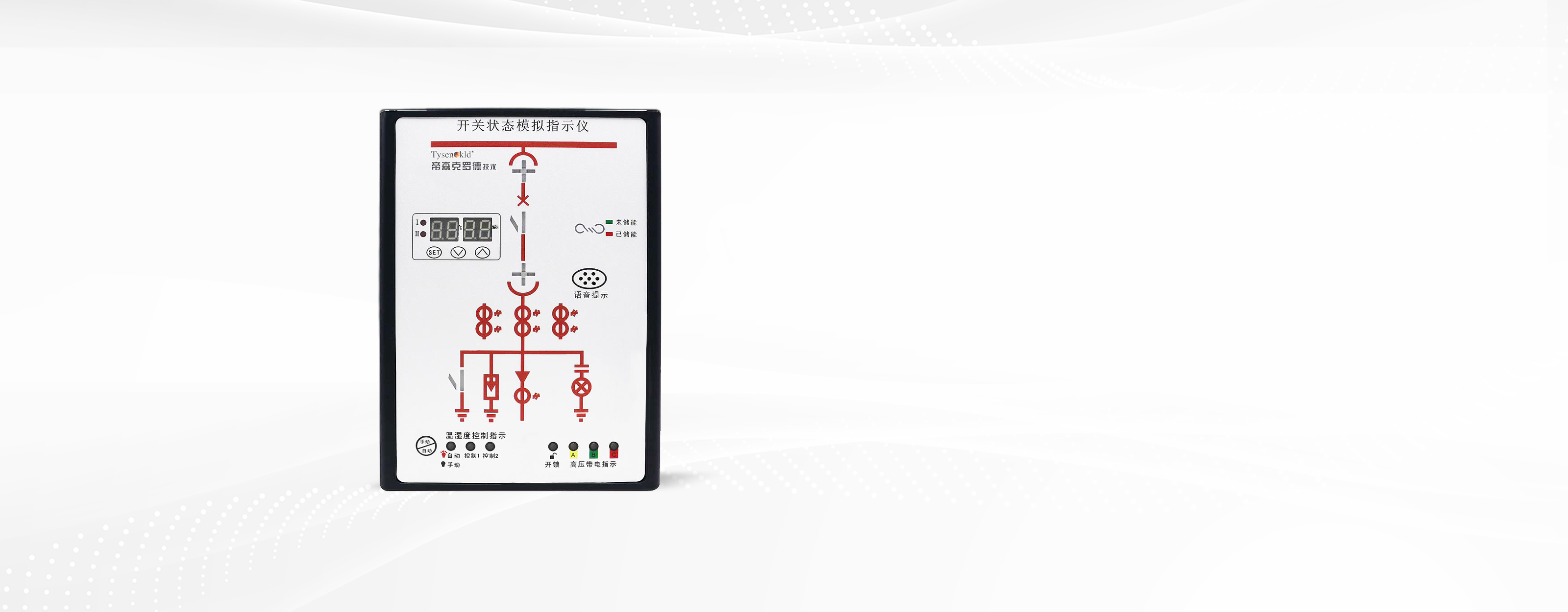

NPM10系列

开关状态模拟指示仪

智能 快捷 安全 全面

产品概述

NPM10系列开关状态指示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动(手动)加热除湿控制、湿度控制等多功能于一体，该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性。

产品特点

  • ●   具有动态一次模拟图、带电显示及闭锁、温湿度控制功能。
  • ●   支持人体感应、断线报警、语音防误提示等功能。
  • ●   具有RS485通信接口，支持Modbus-RTU通讯协议。
技术参数

功能型号 NPM10-ZG NPM10-ZS
动态模拟图 ■ ■
语音防误提示 —— ■
带电显示及闭锁 ■ ■
验电核相 □ □
温湿度固定控制 ■ ■
温湿度数码显示及控制 —— ■
RS485通讯 ■ ■
断线报警 —— ■
开孔尺寸 119x179mm 130x195mm

注：如需故障失电、超温或超湿报警功能需选择验电核相功能。  ■  代表标准配置、  □  代表可选配置、  —  代表无此配置

选型表

NMP10 K Y 附加功能
产品代号 产品类别 显示方式 附加功能
NMP10：
开关柜指示及操控装置		 K：开关柜智能操控装置
Z：开关状态模拟指示仪		 S：数码显示
Y：液晶显示
G：无显示		 D：验电核相
P：无线测温
C0：测量数据
F：预分预合闪烁指示
S：自检
B：独立闭锁电源
C：独立闭锁输出
W：超温报警
T：超湿报警
Z1：直流分闸测量
Z2：直流合闸测量
M：模拟量输出
无：不带

技术参数


  • 动态模拟图：标配

    语音防误提示：无

    带电显示及闭锁：标配

    验电核相：选配

    温湿度固定控制：标配

    温湿度数字显示及控制：无

    RS485通讯：标配

    断线报警：无

    开孔尺寸：119x179mm

  • 动态模拟图：标配

    语音防误提示：标配

    带电显示及闭锁：标配

    验电核相：选配

    温湿度固定控制：标配

    温湿度数字显示及控制：标配

    RS485通讯：标配

    断线报警：标配

    开孔尺寸：130x195mm

注： 如需故障失电、超温或超湿报警功能需选择验电核相功能。 ■ 代表标准配置、 □ 代表可选配置、 — 代表无此配置

选型表

  • 产品代号：NMP10:开关柜指示及操控装置

    产品类别：K:开关柜智能操控装置、Z:开关状态模拟指示仪

    显示方式：S:数码显示、Y:液晶显示、G:无显示

    附加功能：D:验电核相、P:无线测温、C0:测量数据、F:预分预合闪烁指示、S:自检、B:独立闭锁电源、C:独立闭锁输出、W:超温报警、T:超湿报警、Z1:直流分闸测量、Z2:直流合闸测量、M:模拟量输出、无:不带
