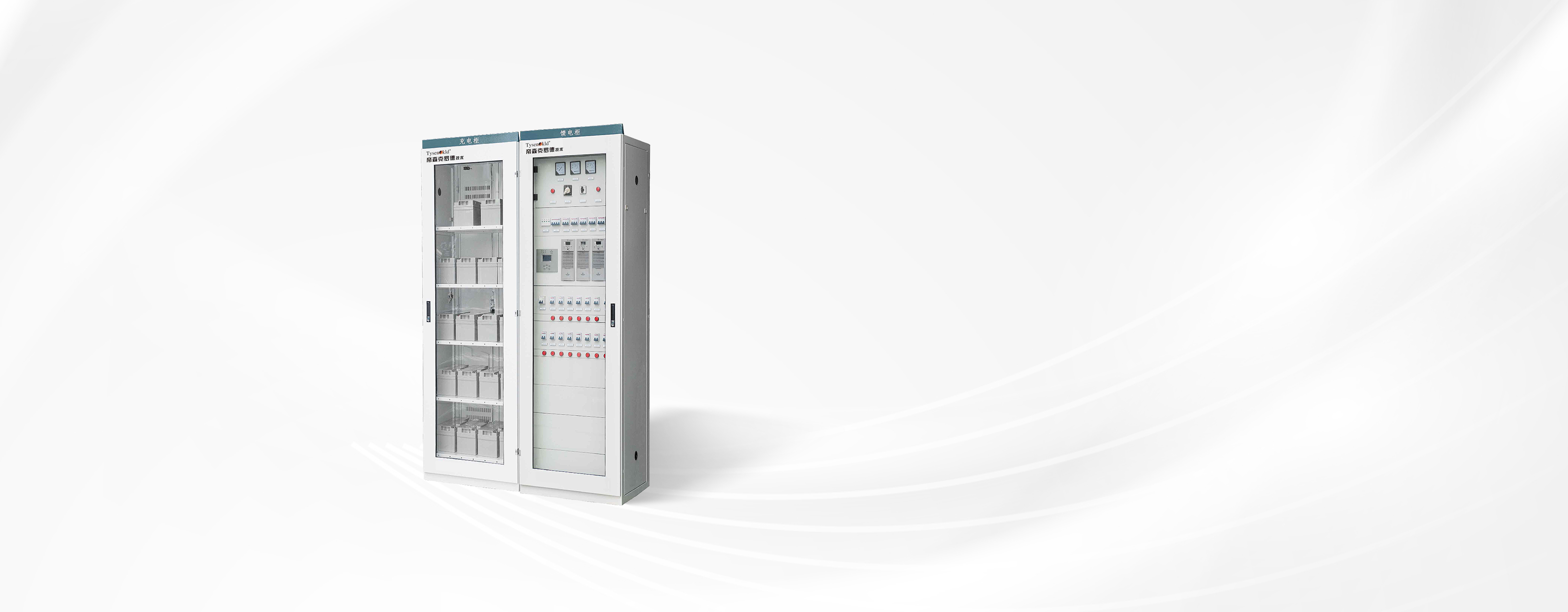

NPM20

智能高频直流电源系统

智能 高效 安全 全面

一款全新的集数字化控制、保护、管理于一体的新型电源系统，可为直流操作回路提供稳定的操作电源。

产品概述

NPM20系列智能高频直流电源系统主要应用在电网、发电等领域。作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护、自动装置、信号装置等的直流不间断电源。

产品特点

智能人机界面

采用大尺寸彩屏触摸屏，使人机操作更加便捷。

智能监控系统

系统具备RS485/RS232通讯接口，采用Modbus-RTU协议，可以接入后台系统，实现智能监控。

冗余式设计

高频直流电源模块采用N+1冗余式设计，采用高频谐振软开关技术，降低损耗，增加使用寿命。

长寿命

采用知名品牌电池，使用寿命高达100000小时（1500次）。

高稳定性

整流模块采用先进的软开关变换技术和 内置CPU技术，电压失真度小、效率高、稳压稳流精度高、纹波系数小。

高可靠性

充电模块可以带电热插拔，平均维护时间大幅度减少，装置能够实时监测系统绝缘情况，确保系统和人身安全。

技术参数

类别 名称 指标
220V系列 110V系列
输入参数 输入电压 AC 80~285V 或 AC380V±20%
频率 50Hz±10%
功率因数 ≧0.92 ≧0.92
输出参数 浮充电压 176~260Vdc 88~130Vdc
均充电压 220~286Vdc 110~143Vdc
纹波系数 ≤±0.5%（典型值0.1%） ≤±0.5%（典型值0.1%）
稳压精度 ≤±0.5%（典型值0.1%） ≤±0.5%（典型值0.1%）
稳流精度 ≤±0.5%（典型值0.1%） ≤±0.5%（典型值0.1%）
均流不均衡度 ≤±3%（50%~100%额定负载） ≤±3%（50%~100%额定负载）
效率 95%（单模块） 95%（单模块）
保护参数 输入过压切换点 456±5Vac 456±5Vac
输入欠压切换点 304±5Vac 304±5Vac
充电模块输出欠压告警 196V 99V
绝缘特性 输出对地 2kVac，漏电流≤30mA，
时间1min，无飞弧		 2kVac，漏电流≤30mA，
时间1min，无飞弧
输入对地
输入对输出
绝缘电阻 ≥10MΩ ≥10MΩ
使用环境 工作环境温度 -10℃~+45℃
储存环境温度 -40℃~+60℃（不含电池）
湿度 日平均≤95%，月平均≤90%
其他特性 噪音 自冷≤40db
防护等级 ≥IP30
散热方式 风冷/自冷
电池容量 20AH~2000AH
电池寿命 100000小时
选型表

NPM20 100AH 2 G D2 选配功能
产品代号 容量规格 屏柜数量 安装方式 输出电压 功能代码
NPM20：
智能高频直流
电源系统		 20AH
24AH
40AH
65AH
100AH		 1：一面屏
2：两面屏
3：三面屏		 无：落地
G：壁挂		 D2: DC220V
D1: DC110V
D4: DC48V		 K:开关量检测模块
C:电池巡检模块
F:支路绝缘检测模块
N:逆变模块

技术参数


NPM20智能高频直流电源系统

  • 输入参数：输入电压：AC 80~285V 或 AC380V±20%；频率：50Hz±10%；功率因数： ≧0.92；

    输出参数：浮充电压：176~260Vdc；均充电压：220~286Vdc；纹波系数：≤±0.5%（典型值0.1%）；稳压精度：≤±0.5%（典型值0.1%）；稳流精度：≤±0.5%（典型值0.1%）；均流不均衡度： ≤±3%（50%~100%额定负载）；效率：95%（单模块）；

    保护参数：输入过压切换点：456±5Vac；输入欠压切换点：304±5Vac；充电模块输出欠压告警：196V；

    绝缘特性：输出对地/输入对地/输入对输出：2kVac，漏电流≤30mA，时间1min，无飞弧；绝缘电阻：≥10MΩ；

    使用环境：工作环境温度：-10℃~+45℃；储存环境温度：-40℃~+60℃（不含电池）；湿度：日平均≤95%，月平均≤90%；

    其他特性：噪音：自冷≤40db；防护等级：≥IP30；散热方式：风冷/自冷；电池容量：20AH~2000AH；电池寿命：100000小时；

  • 输入参数：输入电压：AC 80~285V 或 AC380V±20%；频率：50Hz±10%；功率因数： ≧0.92；

    输出参数：浮充电压：88~130Vdc；均充电压：110~143Vdc；纹波系数：≤±0.5%（典型值0.1%）；稳压精度：≤±0.5%（典型值0.1%）；稳流精度：≤±0.5%（典型值0.1%）；均流不均衡度： ≤±3%（50%~100%额定负载）；效率：95%（单模块）；

    保护参数：输入过压切换点：456±5Vac；输入欠压切换点：304±5Vac；充电模块输出欠压告警：99V；

    绝缘特性：输出对地/输入对地/输入对输出：2kVac，漏电流≤30mA，时间1min，无飞弧；绝缘电阻：≥10MΩ；

    使用环境：工作环境温度：-10℃~+45℃；储存环境温度：-40℃~+60℃（不含电池）；湿度：日平均≤95%，月平均≤90%；

    其他特性：噪音：自冷≤40db；防护等级：≥IP30；散热方式：风冷/自冷；电池容量：20AH~2000AH；电池寿命：100000小时；

选型表


  • 产品代号：NPM20：智能高频直流电源系统

    容量规格：20AH、24AH、40AH、65AH、100AH

    屏柜数量：1：一面屏、2：两面屏、3：三面屏

    安装方式：无：落地、G：壁挂

    输出电压：D2: DC220V、D1: DC110V、D4: DC48V

    功能代码：K:开关量检测模块:电池巡检模块、F:支路绝缘检测模块、N:逆变模块
