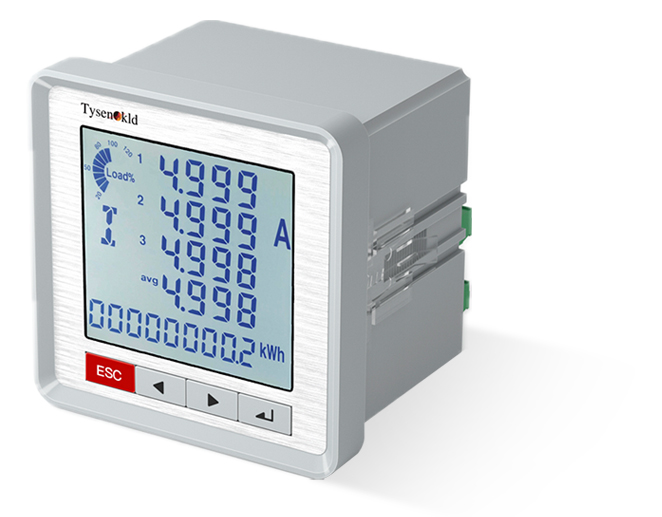

NPM系列

智能电力仪表

（中文液晶型、液晶型、数码型）

智能 高效 安全 全面

产品概述

NPM系列智能电力仪表可实现对用电负荷的全电量参数测量，模块化设计。具有高防护等级、多种显示方式、标配RS485通信接口，支持Modbus-RTU和DL/T645通信协议，可接入各类电力监控系统和能源管理系统，助力客户实现数据共享和综合管理。广泛应用于工业、商业、住宅和基础设施等领域，实现智能化控制和管理。

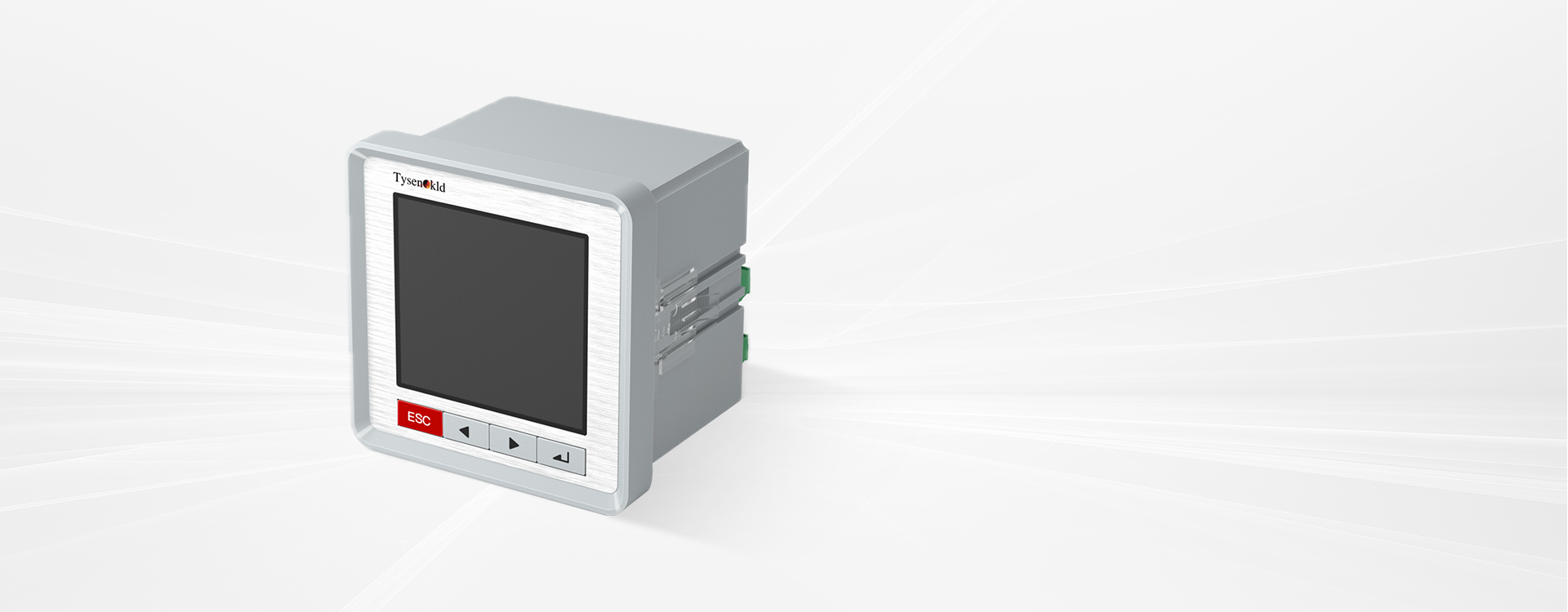

配置灵活多样、界面简洁大方

  • 多种尺寸可适应不同的使用场景，功能选择丰富、可定制化、外接设备兼容性强、布线方便简单。
  • 操作界面在多种环境下可稳定工作，提供高分辨率和清晰的数字显示，响应时间大大提高。

高处理性能、全电量测量

可以快速检测系统中的异常和故障，如过载、电压波动等，及时发出警报，减少系统故障的潜在风险。能够提供精确的读数，包括电压、电流、功率、功率因数等多种电气参数，有助于详细了解电力系统的运行状况。

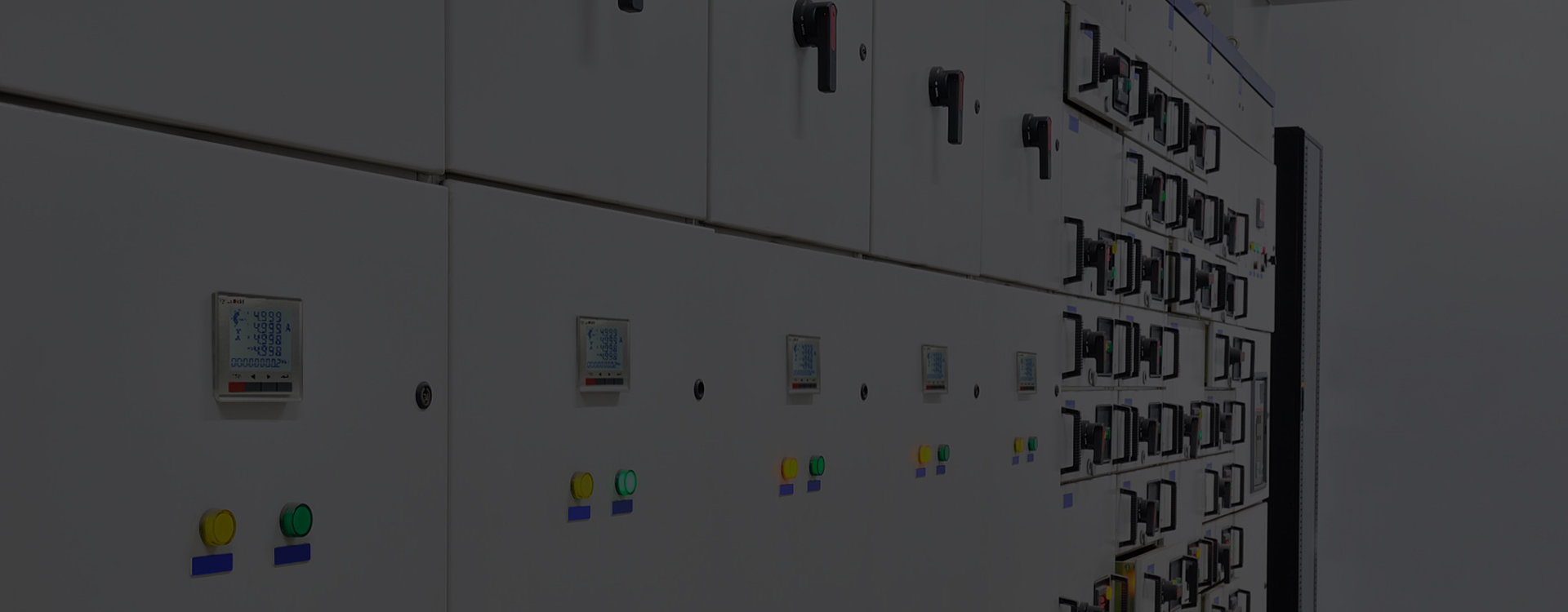

多种通讯协议、强大数据分析

支持多种通讯协议，实现与上层设备的联通，运维人员通过后台远程查看和控制电力系统的状态，可快速响应和处理问题。

具备数据记录功能，能够存储历史数据，便于进行长期的数据分析和趋势预测。

技术参数

NPM96ZH系列智能电力仪表技术参数表

功能 参数
工作电源 电源范围 AC/DC 85~265V
功耗 ≤5VA
测量显示 频率 40~65Hz，精度0.05Hz
功率 有功、无功、视在功率，精度0.5级
电能 四象限计量，有功精度C级，无功精度1.0级
显示 全中文LCD显示，可编程设置、显示内容可以切换或循环显示
输入电压 网络 单相、三相四线、三相三线
额定值 AC100V、400V、690V
过电压 长期过电压1.2倍；短期过电压2倍（60s）
功耗 ＜0.1VA（每相）
阻抗 >1.72MΩ
精度 真有效值测量，精度等级0.2级
输入电流 额定值 AC1A、5A
过电压 长期过电压1.2倍；瞬时负荷10倍（5s）
功耗 ＞0.1VA（每相）
阻抗 ＜20mΩ
精度 真有效值测量，精度等级0.2级
扩展功能 通讯接口 RS485（MODBUS-RTU协议或DL/T645-2007协议）
开关量接口 DI无源干接点输入，DO输出
脉冲输出 2路电能脉冲输出
变送输出 DC 4~20mA
环境 工作环境 -25~60℃，5~95%不结露
储存环境 -40~85℃
安全 耐压 输入、输出、电源三者之间均>2kV
绝缘 输入、输出、电源对机壳>100MΩ
外形尺寸 面框 96*96mm
开孔尺寸 91*91mm
实时测量参数 相、线电压 各相电压，各线电压
电流 各相电流、中线电流
功率 各相有功、无功、视在功率；三相总有功、无功、视在功率
功率因数 各相功率因数，三相总功率因数
负载性质 阻性、容性、感性
频率 系统频率
需量 需量 四象限有功、无功及视在功率
实时电度 有功、无功电度 双方向、绝对值及净值
最值统计 最大值、最小值统计（带时标） 电流、电压、功率、需量、功率因数、频率
分时电度（选配） 分时有功、无功电度 三相双方向有功、无功电度
SOE DI变位顺序记录 分辨率为1ms可记录64条
越限报警 报警项目 各项实时测量参数
电力品质（选配） 电流、电压谐波含量、畸变率、不对称度 直观图形坐标查看，设备显示2-51谐波柱状图，通信读取2-63次
时间（选配） 实时时钟 年、月、日、时、分、秒

NPM96/72(Y/S)系列智能电力仪表技术参数表

功能 参数
工作电源 电源范围 AC/DC 85~265V
功耗 ≤5VA
测量显示 频率 40~65Hz，精度0.05Hz
功率 有功、无功、视在功率，精度0.5级
电能 四象限计量，有功精度C级，无功精度1.0级
显示 LCD显示，可编程设置、显示内容可以切换或循环显示
输入电压 网络 单相、三相四线、三相三线
额定值 AC100V、400V、690V
过电压 长期过电压1.2倍；短期过电压2倍（60s）
功耗 ＜0.1VA（每相）
阻抗 >1.72MΩ
精度 真有效值测量，精度等级0.2级
输入电流 额定值 AC1A、5A
过电压 长期过电压1.2倍；瞬时负荷10倍（5s）
功耗 ＜0.1VA（每相）
阻抗 ＜20mΩ
精度 真有效值测量，精度等级0.2级
扩展功能 通讯接口 RS485（MODBUS-RTU协议或DL/T645-2007协议）
开关量接口 DI无源干接点输入，DO输出
脉冲输出 2路电能脉冲输出
变送输出 DC 4~20mA
环境 工作环境 -25~60℃，5~95%不结露
储存环境 -40~85℃
安全 耐压 输入、输出、电源三者之间均>2kV
绝缘 输入、输出、电源对机壳>100MΩ
外形尺寸 面框 96*96mm; 72*72mm
开孔尺寸 91*91mm; 67*67mm
实时测量参数 相、线电压 各相电压，各线电压
电流 各相电流、中线电流
功率 各相有功、无功、视在功率；三相总有功、无功、视在功率
功率因数 各相功率因数，三相总功率因数
负载性质 阻性、容性、感性
频率 系统频率
需量 需量 四象限有功、无功及视在功率
实时电度 有功、无功电度 双方向、绝对值及净值
最值统计 最大值、最小值统计（带时标） 电流、电压、功率、需量、功率因数、频率
分时电度（选配） 分时有功、无功电度 三相双方向有功、无功电度
SOE DI变位顺序记录 分辨率为1ms可记录64条
越限报警 报警项目 各项实时测量参数
电力品质（选配） 电流、电压谐波含量、畸变率、不对称度 畸变率数字显示或通信读取，其他为通信读取
时间（选配） 实时时钟 年、月、日、时、分、秒

选型表

NPM96系列智能电力仪表

NPM96 ZH Q 3 DI R RJ
产品代号 显示方式 功能代号 相数 附加功能 标配功能 附加功能
NPM96:
96款智能电力仪表		 ZH:中文液晶型
Y:液晶型 S:数码型		 A:电流
B:电压
Q:多功能
S:多功能+谐波
T:多功能+分时电能
W:多功能+谐波+分时电能 		3:三相
1:单相		 DI:开关量输入
DO:继电器输出
M:模拟量输出
P:脉冲输出 		R:RS485通讯 RJ:以太网功能
6T:6路测温功能
R:RS485通讯

注： • 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• ZH款(限96尺寸):可选功能包括8DI、4DO、2M、2R、2P,由于端口数量原因，最大功能为8DI/2DO/2P/2M/2R或8DI/4DO/2M/2R;C触摸屏功能
• Y款：最大功能为8DI/2DO/2P/2M/2R/RJ或8DI/4DO/2M/2R/RJ,当选择6T(6路测温)时，最大功能为4DI/2DO/2P/1R/6T或者4DI/4DO/1R/6T或者4DI/2DO/2M/R/6T
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
• DI数量只能选择4Dl或者8DI，DO数量只能选择2DO或者4DO

NPM72系列智能电力仪表

NPM72 Y Q 3 DI R
产品代号 显示方式 功能代号 相数 附加功能 功能标配
NPM72:
72款智能电力仪表		 ZH:液晶型
S:数码型		 A:电流
B:电压
Q:多功能
S:多功能+谐波
T:多功能+分时电能
W:多功能+谐波+分时电能 		3:三相
1:单相		 DI:开关量输入
DO:继电器输出
M:模拟量输出
P:脉冲输出 		R:RS485通讯

注： • 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• 72款；最大附加功能为4DI/2DO/1M/R/2P
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
•DI数量只能选择4Dl或者8DI,DO数量只能选择2DO或者4DO

技术参数


  • 工作电源：电源范围：AC/DC 85~265V；功耗：≤5VA

    测量显示：频率：40~65Hz，精度0.05Hz；  功率：有功、无功、视在功率，精度0.5级； 电能：四象限计量，有功精度C级，无功精度1.0级； 显示：全中文LCD显示，可编程设置、显示内容可以切换或循环显示；

    输入电压：网络：单相、三相四线、三相三线；额定值：AC100V、400V、690V；过电压：长期过电压1.2倍；短期过电压2倍（60s）；功耗：＜0.11VA（每相）；阻抗：＞1.72MΩ；精度：真有效值测量，精度等级0.2级；

    输入电流：额定值：AC1A、5A；过电压 ：长期过电压1.2倍；瞬时负荷10倍（5s）；功耗 ：＜0.1VA（每相）；阻抗：＜20mΩ；；精度：真有效值测量，精度等级0.2级；

    扩展功能：通讯接口：RS485（MODBUS-RTU协议或DL/T645-2007协议）；开关量接口 ：DI无源干接点输入，DO输出；脉冲输出： 2路电能脉冲输出；变送输出 ： DC 4~20mA；

    环境：工作环境 ：-25~60℃，5~95%不结露；储存环境：-40~85℃；

    安全：耐压：输入、输出、电源三者之间均>2kV；绝缘 ：输入、输出、电源对机壳>100MΩ；

    外形尺寸：面框：96*96mm；开孔尺寸：91*91mm；

    实时测量参数：相、线电压：各相电压，各线电压；电流：各相电流、中线电流；功率：各相有功、无功、视在功率/三相总有功、无功、视在功率； 功率因数：各相功率因数，三相总功率因数；负载性质：阻性、容性、感性；频率：系统频率；

    需量：需量：四象限有功、无功及视在功率；

    实时电度：有功、无功电度：双方向、绝对值及净值；

    最值统计：最大值、最小值统计（带时标），电流、电压、功率、需量、功率因数、频率；

    分时电度（选配） ：分时有功、无功电度，三相双方向有功、无功电度；

    SOE ：DI变位顺序记录，分辨率为1ms可记录64条；

    越限报警 ：报警项目，各项实时测量参数；

    电力品质（选配） ：电流、电压谐波含量、畸变率、不对称度；直观图形坐标查看，设备显示2-51谐波柱状图，通信读取2-63次；

    时间（选配） ：实时时钟：年、月、日、时、分、秒；

  • 工作电源：电源范围：AC/DC 85~265V；功耗：≤5VA

    测量显示：频率：40~65Hz，精度0.05Hz；  功率：有功、无功、视在功率，精度0.5级； 电能：四象限计量，有功精度C级，无功精度1.0级； 显示：LCD显示，可编程设置、显示内容可以切换或循环显示；

    输入电压：网络：单相、三相四线、三相三线；额定值：AC100V、400V、690V；过电压：长期过电压1.2倍；短期过电压2倍（60s）；功耗：＜0.1VA（每相）；阻抗：＞1.72MΩ；精度：真有效值测量，精度等级0.2级；

    输入电流：额定值：AC1A、5A；过电压 ：长期过电压1.2倍；瞬时负荷10倍（5s）；功耗 ：＜0.1VA（每相）；阻抗：＜20mΩ；；精度：真有效值测量，精度等级0.2级；

    扩展功能：通讯接口：RS485（MODBUS-RTU协议或DL/T645-2007协议）；开关量接口 ：DI无源干接点输入，DO输出；脉冲输出： 2路电能脉冲输出；变送输出 ： DC 4~20mA；

    环境：工作环境 ：-25~60℃，5~95%不结露；储存环境：-40~85℃；

    安全：耐压：输入、输出、电源三者之间均>2kV；绝缘 ：输入、输出、电源对机壳>100MΩ；

    外形尺寸：面框：96*96mm; 72*72mm；开孔尺寸：91*91mm; 67*67mm；

    实时测量参数：相、线电压：各相电压，各线电压；电流：各相电流、中线电流；功率：各相有功、无功、视在功率/三相总有功、无功、视在功率； 功率因数：各相功率因数，三相总功率因数；负载性质：阻性、容性、感性；频率：系统频率；

    需量：需量：四象限有功、无功及视在功率；

    实时电度：有功、无功电度：双方向、绝对值及净值；

    最值统计：最大值、最小值统计（带时标），电流、电压、功率、需量、功率因数、频率；

    分时电度（选配） ：分时有功、无功电度，三相双方向有功、无功电度；

    SOE ：DI变位顺序记录，分辨率为1ms可记录64条；

    越限报警 ：报警项目，各项实时测量参数；

    电力品质（选配） ：电流、电压谐波含量、畸变率、不对称度；畸变率数字显示或通信读取，其他为通信读取；

    时间（选配） ：实时时钟：年、月、日、时、分、秒；

选型表


  • 产品代号：NPM96：96款智能电力仪表<100us

    显示方式：ZH:中文液晶型 ；Y:液晶型 S:数码型

    功能代号：A:电流；B:电压；Q:多功能；S:多功能+谐波；T:多功能+分时电能；W:多功能+谐波+分时电能；

    相数：3:三相；1:单相；

    附加功能：DI:开关量输入；DO:继电器输出；M:模拟量输出；P:脉冲输出；

    标配功能：R:RS485通讯

    附加功能：RJ:以太网功能；6T:6路测温功能；R:RS485通讯；

注： • 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• ZH款(限96尺寸):可选功能包括8DI、4DO、2M、2R、2P,由于端口数量原因，最大功能为8DI/2DO/2P/2M/2R或8DI/4DO/2M/2R;C触摸屏功能
• Y款：最大功能为8DI/2DO/2P/2M/2R/RJ或8DI/4DO/2M/2R/RJ,当选择6T(6路测温)时，最大功能为4DI/2DO/2P/1R/6T或者4DI/4DO/1R/6T或者4DI/2DO/2M/R/6T
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
• DI数量只能选择4Dl或者8DI，DO数量只能选择2DO或者4DO

  • 产品代号：NPM72：72款智能电力仪表<100us

    显示方式：ZH:中文液晶型 ； S:数码型

    功能代号：A:电流；B:电压；Q:多功能；S:多功能+谐波；T:多功能+分时电能；W:多功能+谐波+分时电能；

    相数：3:三相；1:单相；

    附加功能：DI:开关量输入；DO:继电器输出；M:模拟量输出；P:脉冲输出；

    标配功能：R:RS485通讯

注： • 多功能包含电流、电压、有功功率、频率、无功功率、视在功率、功率因数、正向有功电能、正向无功电能
• 72款；最大附加功能为4DI/2DO/1M/R/2P
• 当选择功能代号为A或者B时，最大附加功能为4DI/2DO/1M/R
•DI数量只能选择4Dl或者8DI,DO数量只能选择2DO或者4DO
