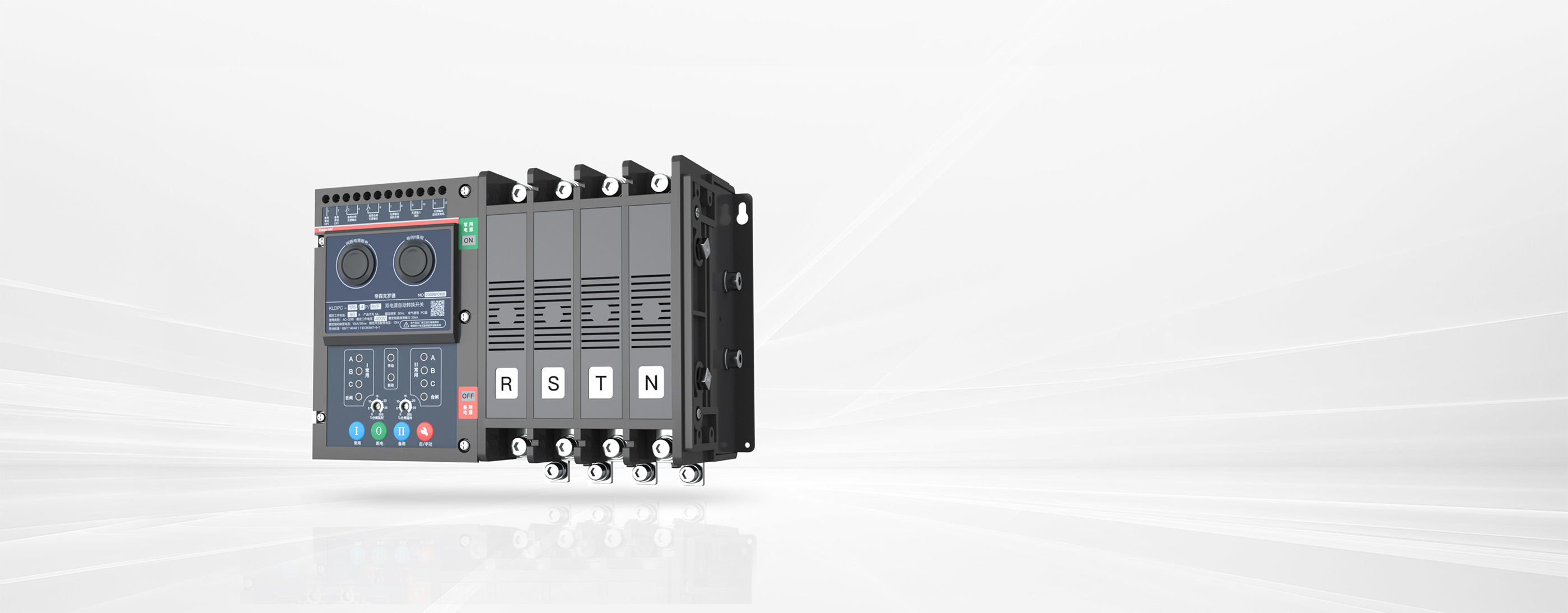

NYKP系列

双电源自动转换开关

NYKP2系列（16A-3200A）

NYKP1系列（6A-630A）

智能 快捷 安全 全面

产品概述

双电源自动转换开关是电源转换设备，响应快、稳定性强、可靠性高；具有短路保护、接地保护、缺相保护、过压保护；广泛应用于发电厂、变电所、煤矿、港口、工厂、机场等重要场所，用于保护电路和设备的安全，可实现智能化控制和管理。

响应快、切换迅速

双电源采用电机和电磁线圈驱动，响应转换速度快。

隔离功能，更安心

产品前端可设置隔离开关或自身带隔离功能，

来保证提供明显的线路断开点，检修时保障人身安全。

响应快、切换迅速

NYKP2系列

  • 额定工作电压：400V
  • 额定工作电流：16~3200A

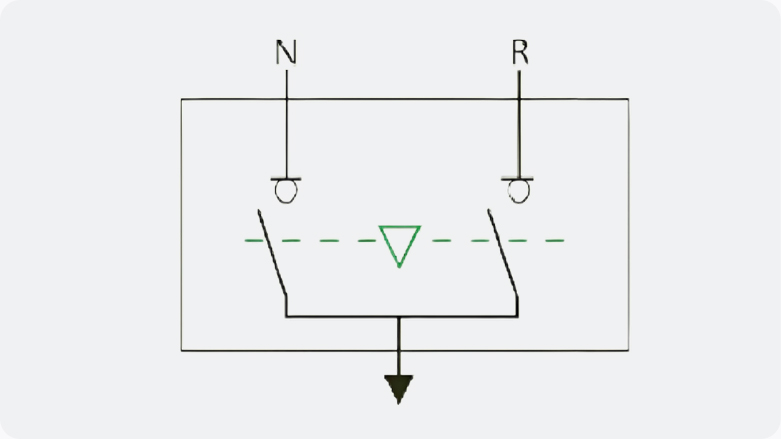

  • 产品类别：PC级
  • 产品极数：2P、3P、4P
  • 投切方式：自投自复、自投不自复
  • 供电方式：电网-电网、电网-发电
  • 使用类别：AC-33iB、AC-33B

NYKP1系列

  • 额定工作电压：400V
  • 额定工作电流：6~630A

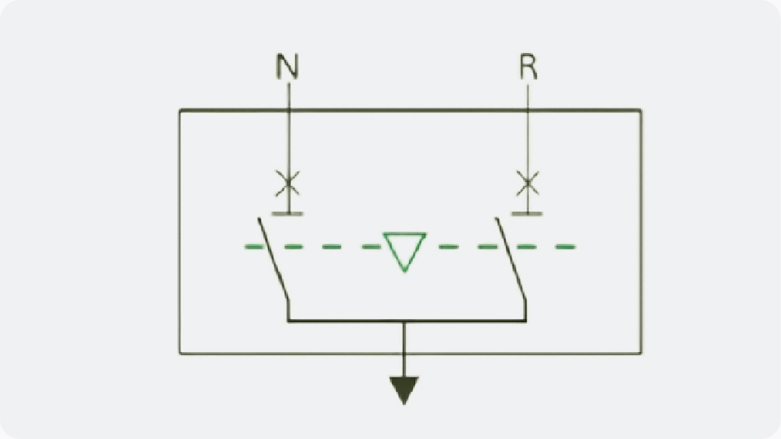

  • 产品类别：CB级
  • 产品极数：3P、4P
  • 投切方式：自投自复、自投不自复
  • 供电方式：电网-电网、电网-发电
  • 使用类别：AC-33iB
技术参数

NYKP2-G系列双电源

型号 额定工作电压Ue（V） 壳架电流Inm(A) 额定电流In(A) 极数 额定短路接通能力Icm（kA） 额定短时耐受电流Icw（kA) 使用类别
NYKP2-GA AC400 100 16、20、25、32、40、50、63、80、100 3P、4P 8 5kA/30ms AC-33B
NYKP2-GA 250 125、160、200、225、250 10kA/60ms
NYKP2-GA 630 315、350、400、500、630 12.6kA/60ms
NYKP2-GA 1600 800、1000、1250、1600 32kA/60ms AC-33iB
NYKP2-GA 3200 2000、2500、3200 50kA/1s

NYKP2-LA/L/SA/S系列双电源

型号 额定工作电压Ue（V） 壳架电流Inm(A) 额定电流In(A) 极数 额定短路接通分断能力Icm（kA） 操作循环 额定短时耐受电流Icw（kA) 使用类别
NYKP2-SA、S、LA、L AC230V(2P), AC400V(3P、4P) 125 20、32、40、50、63、80、 100、125 2P、3P、4P 25 120 10kA/30ms AC-33B
NYKP2-SA、S、LA、L 250 125、160、200、250 2P、3P、4P 25 10kA/30ms AC-33B
NYKP2-SA、S、LA、L 630 250、315、400、500、630 2P、3P、4P 30 12.6kA/60ms AC-33B

NYKP2系列双电源控制器汇总

控制器型号 NYKP2系列
产品型号 y-701 y-702
安装方式 分体式
显示方式 指示灯显示 液晶显示
额定工作制 不间断工作制
自投自复 ● ●
自投不自复 ● ●
互为备用 ● ●
自启发电机功能 ● ●
常用电源检测 四相缺相检测、三相电压过欠压检测
备用电源检测 四相缺相检测、三相电压过欠压检测
无源消防输入 ● ●
有源消防输入（DC9-36V） ● ●
转换延时可调 ● ●
电压实时显示 〇 ●
常用和备用电源指示 ● ●
常用和备用过压和欠压可调 ● ●
发电机启动和停止时间可调 ● ●(F/F1)
可编程输出口 〇 ●
RS485通讯功能 〇 ●

NYKP1系列双电源

型号 额定工作电压Ue（V） 额定冲击耐受电压Uimp(kV) 壳架电流Inm(A) 额定电流In(A) 极数 额定短路分断能力Icn（kA） 额定短路接通能力Icm（kA） 产品代号 使用类别
NYKP1 AC400 8 63 6、10、16、20、25、 32、40、50、63 3P、4P 5 120 M:基本型 M1:消防型 AC-33iB

NYKP1A系列双电源

型号 额定工作电压Ue（V） 壳架电流Inm(A) 额定电流In(A) 极数 工作模式 转换动作时间 机械寿命（次） 电寿命（次） 控制器
NYKP1A AC400 63 6、10、16、20、25、 32、40、50、63 4P R(自投自复)
S(自投不自复)
F(电网-发电) 		≤2s 10000 4500
NYKP1A 125 63、80、100、125 ≤3s+延时时间 7000 3000 W2
W3
NYKP1A 250 160、180、200、225、250 5000 2000
NYKP1A 630 315、350、400、500、630 5000 2000

NYKP1系列双电源控制器汇总

产品型号 NYKP1系列
控制器型号 W2 W3
安装方式 分体式
显示方式 数码显示 液晶显示
额定工作制
自投自复 ● ●
自投不自复 ● ●
互为备用 ● ●
自启发电机功能 ● ●
常用电源检测 ● ●
备用电源检测 ● ●
无源消防输入 ● ●
有源消防输入（DC9-36V） ● ●
转换延时可调 ● ●
电压实时显示 ● ●
常用和备用电源指示 ● ●
常用和备用过压和欠压可调 ● ●
发电机启动和停止时间可调 ● ●
可编程输出口 ● ●
RS485通讯功能 ● ●
选型表

NYKP2-G系列双电源

NYKP2 100 GA 4P 100A RF 附加功能
产品代号 壳架电流 产品类别 极数代号 额定电流 工作模式 附加功能
NYKP2：
双电源自动转换开关		 100A
250A
630A
1600A
3200A		 GA:电机型
GA1:电机型		 3P:3极
4P:4极		 16A、20A
25A、32A
40A、50A
63A、80A
100A、125A
160A、200A
225A、250A
315A、350A
400A、500A
630A、800A
1250A
1600A
2000A
2500A
3200A		 R:自投自复
S:自投不自复
F:电网发电
RF:自投自复+电网发电		 Y-701
Y-702

NYKP2-LA/L/SA/S系列双电源

NYKP2 125 SA 4P 100A RF 附加功能
产品代号 壳架电流 产品类别 极数代号 额定电流 工作模式 附加功能
NYKP2：
双电源自动转换开关		 125A
250A
630A		 SA:一体三段式
LA:一体两段式
S:分体三段式
L:分体两段式		 2P:2极
3P:3极
4P:4极		 20A、32A、 40A、
50A、 63A、80A、
100A、125A、 160A、
200A、 250A、315A、
400A、500A、630A		 R:自投自复
S:自投不自复
F:电网发电
RF:自投自复+电网发电		 Y-701
Y-702

注：•  GA系列标配消防功能
•   GA1系列不含消防功能
•  GA系列自投不自复功能需配置Y-701/Y-702控制器
•   带通讯功能需配置Y-702控制器

NYKP1系列双电源

NYKP1 63 M 3P 63A RF C型
产品代号 壳架电流 产品类别 极数代号 额定电流 工作模式 脱扣类型
NYKP1：
双电源自动转换开关		 63A M型:基本型
M1型：消防型		 3P:3极
4P:4极		 6A、10A、 16A、
20A、 25A、32A、
40A、50A、 63A		 R:自投自复
S:自投不自复
F:电网发电
RF:自投自复+电网发电		 C型
D型

注：KLDCB1为CB级双电源开关，执行单元为小型断路器，默认为C特性

NYKP1A系列双电源

NYKP1A 125 4P 63A RF 附加功能
产品代号 壳架电流 极数代号 额定电流 工作模式 附加功能
NYKP1A：
双电源自动转换开关		 63A
125A
250A
630A		 4P:4极 6A、10A
16A、20A
25A、32A
40A、50A
63A、80A
100A、125A
160A、180A
200A、225A
250A、315A
350A、400A
500A、630A		 R:自投自复
S:自投不自复
F:电网发电
RF:自投自复+电网发电		 W2
W3
T:通讯功能

注：•  NYKP1A执行单元为小型断路器，默认为C特性，其它壳架为塑壳断路器

技术参数

NYKP2-G系列双电源

  • 额定工作电压Ue(V)：AC400

    额定电流In(A)：16、20、25、32、40、50、63、80、100

    级数：3P、4P

    额定短路接通能力lcm(kA)：8

    额定短时耐受电流Icw(kA)：5kA/30ms

    使用类别：AC-33B

  • 额定工作电压Ue(V)：AC400

    额定电流In(A)：125、160、200、225、250

    级数：3P、4P

    额定短路接通能力lcm(kA)：8

    额定短时耐受电流Icw(kA)：10kA/60ms

    使用类别：AC-33B

  • 额定工作电压Ue(V)：AC400

    额定电流In(A)：315、350、400、500、630

    级数：3P、4P

    额定短路接通能力lcm(kA)：8

    额定短时耐受电流Icw(kA)：12.6kA/60ms

    使用类别：AC-33B

  • 额定工作电压Ue(V)：AC400

    额定电流In(A)：800、1000、1250、1600

    级数：3P、4P

    额定短路接通能力lcm(kA)：8

    额定短时耐受电流Icw(kA)：32kA/60ms

    使用类别：AC-33iB

  • 额定工作电压Ue(V)：AC400

    额定电流In(A)：2000、2500、3200

    级数：3P、4P

    额定短路接通能力lcn(kA)：8

    额定短时耐受电流Icw(kA)：50kA/1s

    使用类别：AC-33iB

NYKP2-LA/L/SA/S系列双电源

  • 额定工作电压Ue(V)：AC230V(2P)，AC400V(3P、4P)

    额定电流In(A)：20、32、40、50、63、80、100、125

    级数：2P、3P、4P

    额定短路接通分断能力lcm(kA)：25

    操作循环次数/小时：120

    额定短时耐受电流Icw(kA)：10kA/30ms

    使用类别：AC-33iB

  • 额定工作电压Ue(V)：AC230V(2P)，AC400V(3P、4P)

    额定电流In(A)：125、160、200、250

    级数：2P、3P、4P

    额定短路接通分断能力lcm(kA)：25

    操作循环次数/小时：120

    额定短时耐受电流Icw(kA)：10kA/30ms

    使用类别：AC-33iB

  • 额定工作电压Ue(V)：AC230V(2P)，AC400V(3P、4P)

    额定电流In(A)：250、315、400、500、630

    级数：2P、3P、4P

    额定短路接通分断能力lcm(kA)：30

    操作循环次数/小时：120

    额定短时耐受电流Icw(kA)：12.6kA/60ms

    使用类别：AC-33iB

NYKP2系列双电源控制器汇总

  • 安装方式：分体式

    显示方式：指示灯显示

    额定工作制：不间断工作制

    自投自复：具备

    自投不自复：具备

    互为备用：具备

    自启发电机功能：具备

    常用电源检测：四相缺相检测、三相电压过欠压检测

    备用电源检测：四相缺相检测、三相电压过欠压检测

    无源消防输入：具备

    有源消防输入：具备(DC9-36V)

    转换延时可调：具备

    电压实时显示：无

    常用和备用电源指示：具备

    常用和备用过压和欠压可调：具备

    发电机启动和停止时间可调：具备

    可编程输出口：无

    RS485通讯功能：无

  • 安装方式：分体式

    显示方式：液晶显示

    额定工作制：不间断工作制

    自投自复：具备

    自投不自复：具备

    互为备用：具备

    自启发电机功能：具备

    常用电源检测：四相缺相检测、三相电压过欠压检测

    备用电源检测：四相缺相检测、三相电压过欠压检测

    无源消防输入：具备

    有源消防输入(DC9-36V) ：具备

    转换延时可调：具备

    电压实时显示：具备

    常用和备用电源指示：具备

    常用和备用过压和欠压可调：具备

    发电机启动和停止时间可调：具备（F/F1）

    可编程输出口：具备

    RS485通讯功能：具备

NYKP1系列双电源

  • 额定工作电压Ue(V)：AC400V

    额定冲击耐受电压Uimp(kV)：8

    额定电流In(A)：6、10、16、20、25、32、40、50、63

    级数：3P、4P

    额定短路分断能力lcn(kA)：5

    额定短路接通能力lcn(kA)：120

    产品代号：M:基本型、M1:消防型

    使用类别：AC-33iB

NYKP1A系列双电源

  • 额定工作电压Ue(V)：AC400V

    额定冲击耐受电压Uimp(kV)：8

    额定电流In(A)：6、10、16、20、25、32、40、50、63

    级数：4P

    工作模式：R(自投自复)、S(自投不自复)、F(电网-发电)

    转换动作时间：≤2s

    机械寿命（次）：10000

    电寿命（次）：4500

  • 额定工作电压Ue(V)：AC400V

    额定冲击耐受电压Uimp(kV)：8

    额定电流In(A)：63、80、100、125

    级数：4P

    工作模式：R(自投自复)、S(自投不自复)、F(电网-发电)

    转换动作时间：≤3s+延时时间

    机械寿命（次）：7000

    电寿命（次）：3000

    控制器：W2、W3

  • 额定工作电压Ue(V)：AC400V

    额定冲击耐受电压Uimp(kV)：8

    额定电流In(A)：160、180、200、225、250

    级数：4P

    工作模式：R(自投自复)、S(自投不自复)、F(电网-发电)

    转换动作时间：≤3s+延时时间

    机械寿命（次）：5000

    电寿命（次）：2000

    控制器：W2、W3

  • 额定工作电压Ue(V)：AC400V

    额定冲击耐受电压Uimp(kV)：8

    额定电流In(A)：315、350、400、500、630

    级数：4P

    工作模式：R(自投自复)、S(自投不自复)、F(电网-发电)

    转换动作时间：≤3s+延时时间

    机械寿命（次）：5000

    电寿命（次）：2000

    控制器：W2、W3

NYKP1系列双电源控制器汇总

  • 安装方式：分体式

    显示方式：数码显示

    额定工作制：无

    自投自复：具备

    自投不自复：具备

    互为备用：具备

    自启发电机功能：具备

    常用电源检测：具备

    备用电源检测：具备

    无源消防输入：具备

    有源消防输入(DC9-36V) ：具备

    转换延时可调：具备

    电压实时显示：具备

    常用和备用电源指示：具备

    常用和备用过压和欠压可调：具备

    发电机启动和停止时间可调：具备

    可编程输出口：具备

    RS485通讯功能：具备

  • 安装方式：分体式

    显示方式：液晶显示

    额定工作制：无

    自投自复：具备

    自投不自复：具备

    互为备用：具备

    自启发电机功能：具备

    常用电源检测：具备

    备用电源检测：具备

    无源消防输入：具备

    有源消防输入(DC9-36V)

    转换延时可调：具备

    电压实时显示：具备

    常用和备用电源指示：具备

    常用和备用过压和欠压可调：具备

    发电机启动和停止时间可调：具备

    可编程输出口：具备

    RS485通讯功能：具备

选型表

NYKP2-G系列双电源

  • 产品代号：NYKP2:双电源自动转换开关

    壳架电流：100A、250A、630A、1600A、3200A

    产品类别（电机型）：GA、GA1

    级数代号：3P、4P

    额定电流：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、315A、350A、400A、500A、630A、800A、1250A、1600A、2000A、2500A、3200A

    工作模式：R:自投自复、S:自投不自复、F:电网发电、RF:自投自复+电网发电

    附加功能：Y-701、Y-702

NYKP2-LA/L/SA/S系列双电源

  • 产品代号：NYKP2:双电源自动转换开关

    壳架电流：125A、250A、630A

    产品类别：SA:一体三段式、LA:一体两段式、S:分体三段式、L:分体两段式

    级数代号：2P、3P、4P

    额定电流： 20A、32A、40A、50A、63A、80A、100A、125A、160A、200A、250A、315A、400A、500A、630A

    工作模式：R:自投自复、S:自投不自复、F:电网发电、RF:自投自复+电网发电

    附加功能：Y-701、Y-702

注：• GA系列标配消防功能
• GA1系列不含消防功能
• GA系列自投不自复功能需配置Y-701/Y-702控制器
• 带通讯功能需配置Y-702控制器

NYKP1系列双电源

  • 产品代号：NYKP1:双电源自动转换开关

    壳架电流：63A

    产品类别：M型:基本型、M1型:消防型

    级数代号：3P、4P

    额定电流：6A、10A、16A、20A、32A、40A、50A、63A

    工作模式：R:自投自复、F:电网发电、RF:自投自复+电网发电

    脱扣类型：C型、D型

注：KLDCB1为CB级双电源开关，执行单元为小型断路器，默认为C特性

NYKP1A系列双电源

  • 产品代号：NYKP1A:双电源自动转换开关

    壳架电流：63A、125A、250A、630A

    级数代号：4P

    额定电流：6A、10A、16A、20A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A

    工作模式：R:自投自复、S:自投不自复、F:电网发电、RF:自投自复+电网发电

    附加功能：W2、W3、T:通讯功能

注：• NYKP1A执行单元为小型断路器，默认为C特性，其它壳架为塑壳断路器
