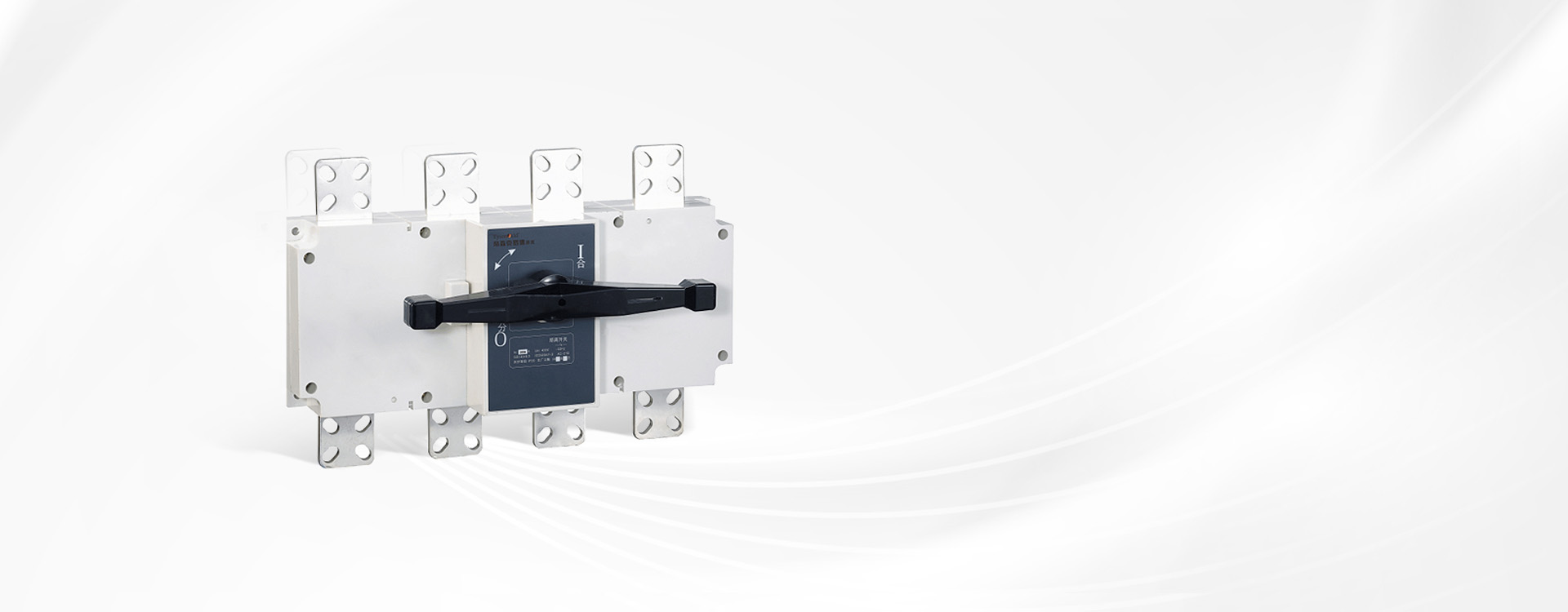

NYKG系列

隔离开关

（16-1600A）

简洁 高效 安全 全面

产品概述

NYKG系列隔离开关是一种主要用于隔离电源、倒闸操作、用以连通和切断小电流电路的开关器件，稳定性高、操作方便，广泛应用于工业、商业、住宅和基础设施等领域，以便在进行任何形式的维护或故障修复时能够提供必要的安全隔离。它们是电力系统安全管理的重要组成部分。

产品特点

符合安全标准

隔离开关满足安全标准和法规要求，保障人员和设备的安全。

多样灵活的选择

电流规格多样，NYKG3系列操作方式可选本体操作和柜外手柄操作，并可选配辅助触点及柜门连锁，以满足用户的多种需求。

增强系统维护

通过使用隔离开关，可轻松的进行电气系统的局部切断，而不会影响到其他部分的供电和运行，这对于大型复杂系统尤为重要。

可靠的电气性能

具备良好的电气隔离性能，能够安全切断电气设备与电源之间的直接电气连接提升电气设备的维护效率，保障维修人员安全。

技术参数

NYKG1系列隔离开关

型号 额定工作电压Ue（V） 极数 额定电流In(A) 适用海拔（m） 额定短时耐受电流（kA/s）
NYKG1 AC400 1P 32、63、80、100 ≤2000 20/1
2P
3P
4P

NYKG3系列隔离开关

型号 额定工作电压Ue（V） 壳架电流Inm(A) 额定电流In(A) 额定绝缘电压Ui(V) 额定冲击耐受电压Uimp(kV) 极数 额定短路接通分断能力Icm（kA） 额定短时 耐受电流（kA/s）
NYKG3-100 AC400V 100 16、20、25、32、40、 50、63、80、100 690 8 3P、 4P 8 5/0.3
NYKG3-160 160 63、80、100、125、160 17 10/1
NYKG3-250 250 180、200、225、250 800 17 10/1
NYKG3-630 630 315、400、500、630 40 20/1
NYKG3-1600 1600 800、1000、1250、1600 1000 10 105 35/1
选型表

NYKG1系列隔离开关

NYKG1 3P 16A
产品代号 极数代号 额定电流
NYKG1:
小型隔离开关 		3P:3极
4P:4极		 16A、20A
25A、32A
40A、50A
63A、80A
100A

NYKG3系列隔离开关

NYKG3 100 3P 16A 附加功能
产品代号 壳架电流 极数代号 额定电流 附加功能
NYKG3：
隔离开关 		100A
160A
250A
630A
1600A		 3P:3极
4P:4极		 16A、20A
25A、32A
40A、50A
63A、80A
100A、125A
160A、180A
200A、225A
250A、315A
350A、400A
500A、630A
800A
1000A
1250A
1600A		 J:柜外操作
F11:1开1闭
F22:2开2闭

技术参数


NYKG1系列隔离开关

  • 额定工作电压Ue（V）：AC230/400

    极数：1P、2P、3P、4P

    额定电流In(A)：32、63、 80、100

    适用海拔（m）：≤2000

    额定短时耐受电流（kA/s）：20/1

NYKG3系列隔离开关

  • 额定工作电压Ue（V）：AC400

    壳架电流 Inm(A) ：100

    额定电流In(A)：16、20、25、32、40、 50、63、80、100

    额定绝缘电压Ui(V)：690

    额定冲击耐受电压Uimp(kV) ：8

    极数：3P、 4P

    额定短路接通能力（kA）：8

    额定短时 耐受电流 （kA/s）：5/0.3

  • 型号：NYKG3-160

    额定工作电压Ue(V)：AC400

    壳架电流Inm(A)：160

    额定电流In(A)：63、80、100、125、160

    额定绝缘电压Ui(V)：AC690

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定短路接通能力(kA)：17

    额定短时耐受电流(kA/s)：10/1

  • 型号：NYKG3-250

    额定工作电压Ue(V)：AC400

    壳架电流Inm(A)：250

    额定电流In(A)：180、200、225、250

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定短路接通能力(kA)：17

    额定短时耐受电流(kA/s)：10/1

  • 型号：NYKG3-630

    额定工作电压Ue(V)：AC400

    壳架电流Inm(A)：630

    额定电流In(A)：315、400、500、630

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定短路接通能力(kA)：40

    额定短时耐受电流(kA/s)：20/1

  • 型号：NYKG3-1600

    额定工作电压Ue(V)：AC400

    壳架电流Inm(A)：1600

    额定电流In(A)：800、1000、1250、1600

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC10

    极数：3P、4P

    额定短路接通能力(kA)：105

    额定短时耐受电流(kA/s)：35/1

选型表


  • 产品代号：NYKG1:小型隔离开关

    极数代号：3P:三极、4P:四极

    额定电流：16A、20A、25A、32A、40A、50A、63A、80A、100A

  • 产品代号：NYKG3:隔离开关

    壳架电流：100A、160A、250A、630A、1600A

    极数代号：3P:三极、4P:四极

    额定电流：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A、800A、1000A、1250A、1600A

    附加功能：J:柜外操作、F11:1开1闭、F22:2开2闭
