NYKM系列

塑壳断路器

紧凑安全广泛丰富

产品概述

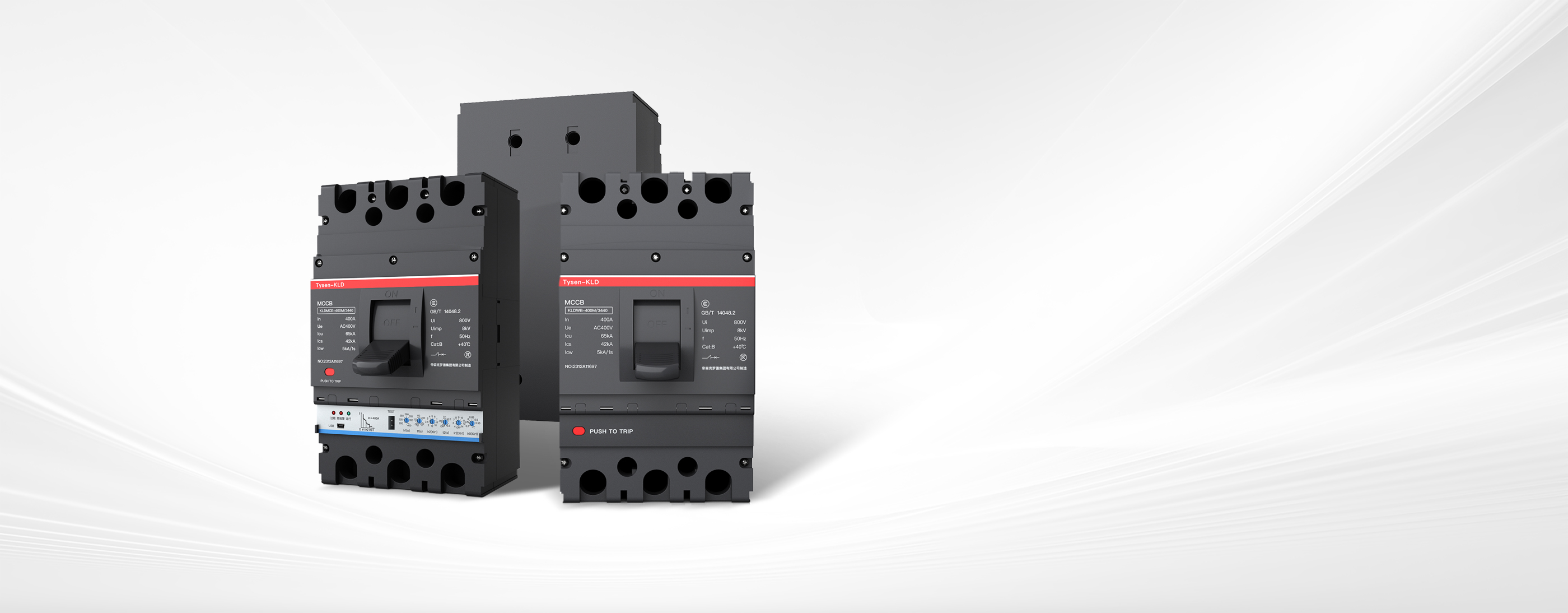

NYKM系列塑壳断路器体积小、分断高、规格多、附件全，广泛应用于工业、商业、住宅和基础设施等领域工程，可配合高度灵活的系统，满足个性化需求，实现智能化控制与管理。

双重绝缘设计

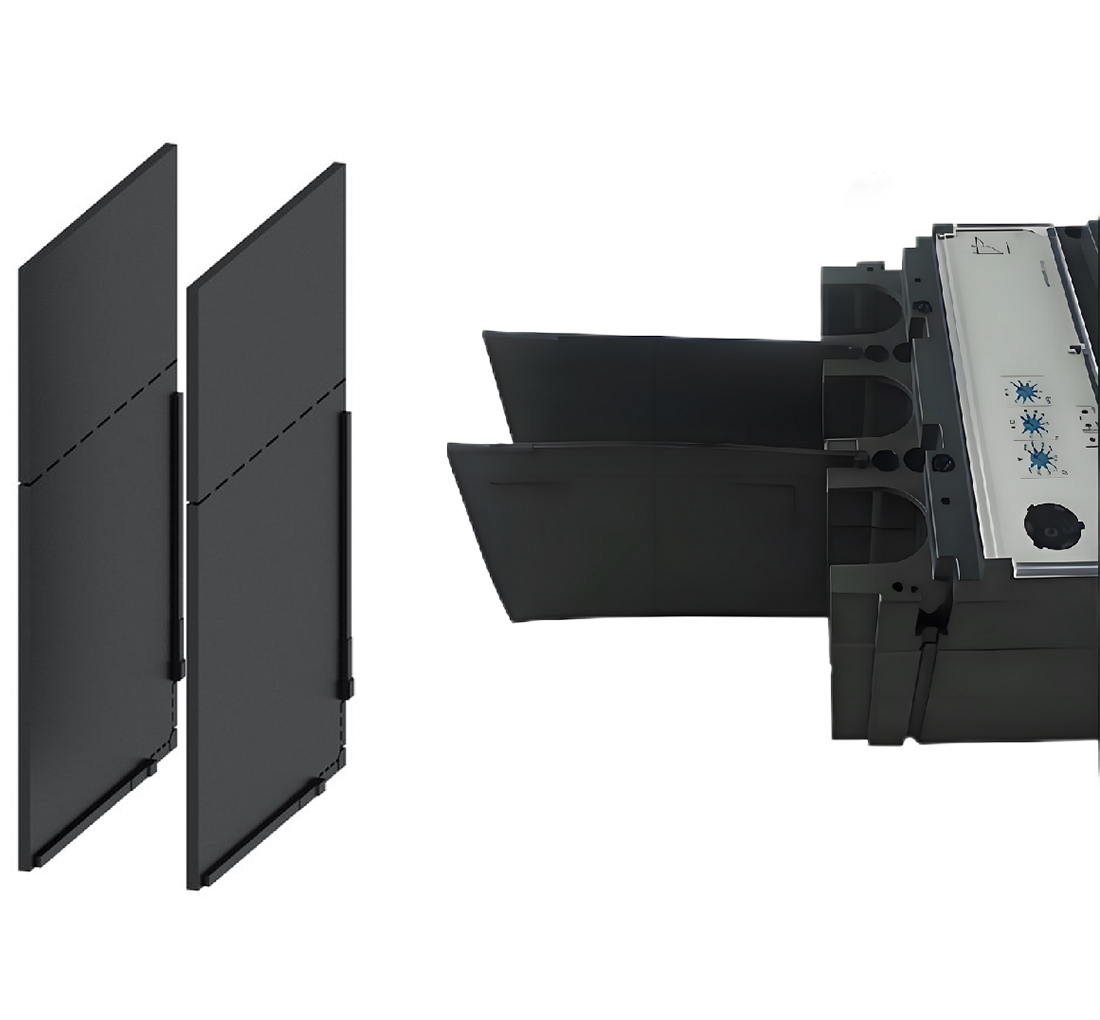

采用双重绝缘设计增加产品的绝缘性，绝缘电压水平1000V，塑壳标配相间隔板，让用电更安全，更好的适应各种运行场景。

阻燃耐高温外壳

采用阻燃耐高温外壳有效地保护用电设备免受火灾和高温的威胁。在设计上，我们注重细节和结构的稳定性，确保产品能够在各种恶劣环境下正常工作。

多种脱扣方式

热磁式

多种脱扣方式

短路瞬时保护

漏电式

多种脱扣方式

短路瞬时保护

漏电保护

电子式

过载长延时保护

短路瞬时保护

短路短延时保护

接地故障保护

485通讯功能

选择性配合

技术参数

NYKM2系列热磁式塑料外壳式断路器

型号	额定工作电压Ue（V）	壳架电流 Inm(A)	额定电流In(A)	额定绝缘电压Ui(V)	额定冲击耐受电压Uimp(kV)	极数	额定极限短路分断能力代号	短路分断能力
								额定极限短路分断能力Icu（kA）		额定运行短路分断能力Ics（kA）
								400V	690V	400V	690V
NYKM2-63	AC400	63	10、16、20、25、 32、40、50、63	AC500	AC8	3P	L	35	-	18	-
						3P、4P	M	50	-	25	-
NYKM2-100	AC400、AC690	100	16、20、25、32、40、 50、63、80、100	AC800	AC8	3P	L	35	20	22	10
						3P、4P	M	65	20	35	10
							H	85	20	50	10
NYKM2-225	AC400、AC690	225	100、125、140、160、 180、200、225	AC800	AC8	3P	L	35	20	22	10
						3P、4P	M	65	20	35	10
							H	85	20	50	10
NYKM2-250	AC400、AC690	250	100、125、140、160、 180、200、225、250	AC1000	AC8	3P	L	36	20	27	15
						3P、4P	M	50	20	40	15
							H	85	20	65	15
NYKM2-400	AC400、AC690	400	225、250、315、 350、400	AC800	AC8	3P、4P	L	50	15	35	10
							M	65	20	42	15
							H	100	20	65	15
NYKM2-630	AC400、AC690	630	400、500、630	AC800	AC8	3P、4P	L	50	15	35	10
							M	65	20	42	15
							H	100	20	65	15
NYKM2-800	AC400、AC690	800	630、700、800	AC1000	AC8	3P、4P	M	75	20	65	15
							H	100	20	75	15
NYKM2-1250	AC400、AC690	1250	800、1000、1250	AC800	AC8	3P	-	65	15	32.5	10

NYKM2L系列漏电式塑料外壳式断路器

型号

额定工作电压Ue（V）

壳架电流 Inm(A)

额定电流In(A)

额定绝缘电压Ui(V)

额定冲击耐受电压Uimp(kV)

极数

额定极限短路分断能力代号

短路分断能力

额定剩余短路接通(分断)能力I△m（kA）

额定剩余动作电流I△n（mA）

额定剩余不动作电流I△no

额定极限短路分断能力Icu（kA）

额定运行短路分断能力Ics（A）

NYKM2L-125

AC400

125

16、20、25、32、40、 50、63、80、100、125

AC1000

AC8

3P、4P

1/4Icu

100/300/500

1/2I△no

NYKM2L-250

AC400

250

100、125、140、 160、180、200、 225、250

AC1000

AC8

3P、4P

100/300/500

NYKM2L-400

AC400

400

225、250、315、 350、400

AC1000

AC8

3P、4P

100/300/500

100

NYKM2L-630

AC400

630

400、500、630

AC1000

AC8

3P、4P

300/500/1000

100

NYKM2E系列电子式塑料外壳式断路器

型号	额定工作电压Ue（V）	壳架电流 Inm(A)	额定电流In(A)			额定绝缘电压Ui(V)	额定冲击耐受电压Uimp(kV)	极数	额定极限短路分断能力代号	短路分断能力
										额定极限短路分断能力Icu（kA）	额定运行短路分断能力Ics（A）
										400V	400V
NYKM2E-100	AC400	100	16、20、 25、32	32、36、40、45、50、55、 60、63	63、65、70、75、80、85、 90、95、100	AC800	AC8	3P、4P	M	50	35
									H	85	50
NYKM2E-225	AC400	225	100、125、140、160、 180、200、225			AC800	AC8	3P、4P	M	65	35
									H	85	50
NYKM2E-250	AC400	250	100、125、140、160、 180、200、225、250			AC1000	AC8	3P、4P	M	50	50
								3P	H	85	50
NYKM2E-400	AC400	400	200、225、250、280、 315、350、400			AC800	AC8	3P、4P	M	65	42
									H	100	65
NYKM2E-800	AC400	800	400、420、440、 460、480、500、 530、560、600、630		630、640、660、 680、700、720、 740、760、780、800	AC800	AC8	3P、4P	M	65	42
									H	100	65

NYKM3系列热磁式塑料外壳式断路器

型号	额定工作电压Ue（V）	壳架电流 Inm(A)	额定电流In(A)			额定绝缘电压Ui(V)	额定冲击耐受电压Uimp(kV)	极数	额定极限短路分断能力代号	额定极限短路分断能力Icu（kA）	额定运行短路分断能力Ics（A）
								415V	690V	415V	690V
NYKMM3-63	AC415V	63	10、16、20、25、 32、40、50、63	AC1000V	AC8	3P、4P	L	36	12	36	10
							M	55	12	40	10
NYKMM3-125	AC415V、AC690V	125	16、20、25、32、40、 50、63、80、100、125	AC1000V	AC8	3P、4P	L	50	20	40	10
							M	75	20	55	10
							H	100	20	70	10
NYKMM3-250	AC415V、AC690V	250	100、125、140、160、 180、200、225、250	AC1000V	AC12	3P、4P	L	50	20	40	10
							M	75	20	55	10
							H	100	20	70	10
NYKMM3-400	AC415V、AC690V	400	225、250、315、350、 400	AC1000V	AC12	3P、4P	L	55	20	55	15
							M	75	20	75	15
							H	100	20	85	15
NYKMM3-630	AC415V、AC690V	630	400、500、630	AC1000V		3P、4P	L	55	20	55	15
							M	75	20	75	15
							H	100	20	85	15
NYKMM3-800	AC415V、AC690V	800	630、700、800	AC1000V		3P、4P	M	75	20	75	15
							H	100	20	85	15

NYKM3L系列漏电式塑料外壳式断路器

型号

额定工作电压Ue（V）

壳架电流Inm(A)

额定电流In(A)

选择性类别

额定绝缘电压Ui(V)

额定冲击耐受电压Uimp(kV)

极数

额定极限短路分断能力代号

短路分断能力

额定剩余短路接通(分断)能力I△m(kA）

额定剩余动作电流 I△n（mA）

额定剩余不动作电流I△no

额定极限短路分断能力Icu（kA）

额定运行短路分断能力Ics（A）

Ⅰ型

Ⅱ型

400V

NYKM3L-125

400V

125

16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A

A类

1000V

8KV

Icu×25%

100、300、500

30、100、300

I△n×50%

NYKM3L-250

400V

250

100A、125A、140A、160A、 180A、200A、225A、250A

A类

1000V

8KV

Icu×25%

100、300、500

30、100、300

I△n×50%

NYKM3L-400

400V

400

225A、250A、315A、 350A、400A

A类

1000V

8KV

Icu×25%

100、300、500

300、500、1000

I△n×50%

100

NYKM3L-800

400V

800

630A、700A、800A

A类

1000V

8KV

Icu×25%

100、300、500

300、500、1000

I△n×50%

100

NYKM3E系列电子式塑料外壳式断路器

型号	额定工作电压Ue（V）	壳架电流Inm(A)	额定电流In(A)	额定绝缘电压Ui(V)	额定冲击耐受电压Uimp(kV)	使用类别	极数	额定极限短路分断能力代号	短路分断能力
									额定极限短路分断能力Icu（kA）		额定运行短路分断能力Ics（A）
									400V	690V	400V	690V
NYKM3E-125	AC415V、 AC690V	32	12、14、16、18、20、22、25、28、30、32	AC1000V	AC8	A	3P、4P	M	70	20	50	15
		63	25、28、32、36、40、45、50、56、60、63
		125	50、63、70、75、80、85、90、95、100、125					H	85		65
NYKM3E-250		160	63、70、75、80、90、100、125、140、150、160			A	3P、4P	M	70	20	50	10
		250	100、112、125、140、150、160、180、200、225、250					H	85		65
NYKM3E-400		400	160、180、200、225、250、280、315、350、375、400			B	3P、4P	M	70	20	65	15
								H	100		75
NYKM3E-630		630	250、280、315、350、375、400、450、500、560、630			B	3P	M	75	30	65	20
								H	100		75
NYKM3E-800		630	250、280、315、350、375、400、450、500、560、630			B	3P、4P	M	75	30	65	20
		800	315、350、400、450、500、560、630、700、760、800					H	100		75

选型表

NYKM2系列热磁式塑料外壳式断路器

NYKM2	250	M	P	3	2	00	2	B	250	安装方式
产品代号	壳架等级	分断能力	操作方式	极数代号	脱扣器方式	附件代号	用途代号	N极代号	额定电流	安装方式
NYKM2：热磁式塑料外壳式断路器	63A 100A 225A 250A 400A 630A 800A 1250A	L:基本型 M:标准型 H:高分段型	Z:手操机构 P:电操机构无:直接操作	3：三极 4：四极	2：电磁式 3：热磁式 0：无脱扣	见附件表	2:电机保护无:配电保护	A:无过流保护，N极始终接通 B:无过流保护，N极与其他三极一起分合 C:含过流保护，N极与其他三极一起分合 D:含过流保护，N极始终接通	10A、16A 20A、25A 32A、40A 50A、63A 80A、100A 125A、140A 160A、180A 200A、225A 250A、315A 350A、400A 630A、700A 800A、1000A 1250A	固定式板前接线固定式板后接线插入式板前接线插入式板后接线抽出式板前接线抽出式板后接线

注：
● 过载报警不脱扣装置(代号3200I、4200I)适用于NYKM2系列塑壳断路器100、225、250、400、630壳架，但其中NYKM2系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
● 标配相间隔板

NYKM2L系列漏电式塑料外壳式断路器

NYKM2L

250

剩余电流

延时型

安装方式

产品代号

壳架等级

分断能力

操作方式

极数代号

脱扣方式

附件代号

用途代号

N极代号

额定电流

剩余电流

延时类型

安装方式

NYKM2L：
漏电式塑料外壳式断路器

125A
250A
400A
630A

M:标准型
H:高分段型

Z:手操机构
P:电操机构
无:直接操作

3：三极
4：四极

2：电磁式
3：热磁式

见附件表

2:电机保护
无:配电保护

A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通

16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
630A

100/300/ 500mA
300/500/1000mA

延时型
非延时型

固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
● ：表示漏电报警模块发出信号，同时断路器脱扣
● II：表示漏电报警模块发出信号，断路器不脱扣
● 标配相间隔板

NYKM2E系列电子式塑料外壳式断路器

NYKM2E	250	M	P	3	4	00	2	B	250	安装方式
产品代号	壳架等级	分断能力	操作方式	极数代号	脱扣方式	附件代号	用途代号	N极代号	额定电流	安装方式
NYKM2E：电子式塑料外壳式断路器	100A 225A 250A 400A 800A	L:基本型 M:标准型 H:高分段型	Z:手操机构 P:电操机构无:直接操作	3：三极 4：四极	4：电子式	见附件表	2:电机保护无:配电保护	A:无过流保护，N极始终接通 B:无过流保护，N极与其他三极一起分合 C:含过流保护，N极与其他三极一起分合 D:含过流保护，N极始终接通	32A 63A 100A 225A 250A 400A 630A 800A	固定式板前接线固定式板后接线插入式板前接线插入式板后接线抽出式板前接线抽出式板后接线

注：
● 过载报警不脱扣模块(代号3400I、4400I)适用于NYKM2E系列塑壳断路器100、225、250、400、800壳架可配报警不脱扣模
● 标配相间隔板

NYKM3系列热磁式塑料外壳式断路器

NYKM3	250	M	P	3	2	00	2	B	250	安装方式
产品代号	壳架等级	分断能力	操作方式	极数代号	脱扣器方式	附件代号	用途代号	N极代号	额定电流	安装方式
NYKM3：热磁式塑料外壳式断路器	63A 125A 250A 400A 630A 800A	L:基本型 M:标准型 H:高分段型	Z:手操机构 P:电操机构无:直接操作	3：三极 4：四极	2：电磁式 3：热磁式 0：无脱扣	见附件表	2:电机保护无:配电保护	A:无过流保护，N极始终接通 B:无过流保护，N极与其他三极一起分合 C:含过流保护，N极与其他三极一起分合 D:含过流保护，N极始终接通	10A、16A 20A、25A 32A、40A 50A、63A 80A、100A 125A、140A 160A、180A 200A、225A 250A、315A 350A、400A 630A、700A 800A	固定式板前接线固定式板后接线插入式板前接线插入式板后接线抽出式板前接线抽出式板后接线

注：
● 过载报警不脱扣模块(代号3400I、4400I)适用于NYKM2E系列塑壳断路器100、225、250、400、800壳架可配报警不脱扣模
● 标配相间隔板

NYKM3L系列漏电式塑料外壳式断路器

NYKM3L

250

剩余电流

非延时类型

安装方式

产品代号

壳架等级

分断能力

操作方式

极数代号

脱扣器方式

附件代号

用途代号

N极代号

额定电流

剩余电流

延时类型

安装方式

NYKM3L：
漏电式塑料外壳式断路器

125A
250A
400A
800A

M:标准型
H:高分段型

Z:手操机构
P:电操机构
无:直接操作

3：三极
4：四极

2：电磁式
3：热磁式

见附件表

2:电机保护
无:配电保护

A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通

16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
630A、700A
800A

100/300/500mA
300/500/1000mA

延时型
非延时型

固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
● I：表示漏电报警模块发出信号，同时断路器脱扣
● II：表示漏电报警模块发出信号，断路器不脱扣
● 标配相间隔板

NYKM3E系列漏电式塑料外壳式断路器

NYKM3E	250	M	P	3	4	00	2	B	250	安装方式
产品代号	壳架等级	分断能力	操作方式	极数代号	脱扣器方式	附件代号	用途代号	N极代号	额定电流	安装方式
NYKM3L：电子式式塑料外壳式断路器	125A 250A 400A 630A 800A	L:基本型 M:标准型 H:高分段型	Z:手操机构 P:电操机构无:直接操作	3：三极 4：四极	4：电子式	见附件表	2:电机保护无:配电保护	A:无过流保护，N极始终接通 B:无过流保护，N极与其他三极一起分合 C:含过流保护，N极与其他三极一起分合 D:含过流保护，N极始终接通	125A 250A 400A 630A 800A	固定式板前接线固定式板后接线插入式板前接线插入式板后接线抽出式板前接线抽出式板后接线

注：
● 过载报警不脱扣模块(代号3400I、4400I)适用于NYKM3E系列塑壳断路器125A、250A、400A、630A、800A壳架
● 标配相间隔板

技术参数

NYKM2系列热磁式塑料外壳式断路器

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：63

额定电流In(A)：10、16、20、25、 32、40、50、63

额定绝缘电压Ui(V)：AC500

额定冲击耐受电压Uimp(kV)：AC8

极数：3P/3P、4P

额定极限短路分断能力代号：L/M

额定极限短路分断能力Icu（kA））：
35/50（400V）；-（690V）

额定运行短路分断能力Ics（kA）：
18/25（400V）；-（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：100

额定电流In(A)：16、20、25、32、40、 50、63、80、100

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P/3P、4P/3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA））：
35/65/85（400V）；20（690V）

额定运行短路分断能力Ics（kA）：
22/35/50（400V）；10（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：225

额定电流In(A)：100、125、140、160、 180、200、225

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P/3P、4P/3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA））：
35/65/85（400V）；20（690V）

额定运行短路分断能力Ics（kA）：
22/35/50（400V）；10（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：250

额定电流In(A)：100、125、140、160、 180、200、225、250

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P/3P、4P/3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA））：
36/50/85（400V）；20（690V）

额定运行短路分断能力Ics（kA）：
27/40/65 （400V）；15（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：400

额定电流In(A)：225、250、315、 350、400

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA））：
50/65/100（400V）； 15/20/20（690V）

额定运行短路分断能力Ics（kA）：
35/42/65（400V）； 10/15/15（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：630

额定电流In(A)：400、500、630

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA））：
50/65/100（400V）； 15/20/20 （690V）

额定运行短路分断能力Ics（kA）：
35/42/65 （400V）；10/15/15（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：800

额定电流In(A)：630、700、800

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA））：
75/100 （400V）；20（690V）

额定运行短路分断能力Ics（kA）：
65/75 （400V）；15（690V）

额定工作电压Ue（V）：AC400、AC690

壳架电流Inm(A)：1250

额定电流In(A)：800、1000、1250

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P

额定极限短路分断能力代号：-

额定极限短路分断能力Icu（kA））：65(400V)；15（690V）

额定运行短路分断能力Ics（kA）：32.5(400V)；10（690V）

NYKM2L系列漏电式塑料外壳式断路器

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：125

额定电流In(A)：16、20、25、32、40、 50、63、80、100、125

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA））：50/85

额定运行短路分断能力Ics（kA）：35/50

额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

额定剩余动作电流I△n（mA）：100/300/500

额定剩余不动作电流I△no：1/2I △no

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：250

额定电流In(A)：100、125、140、160、180、200、225、250

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA））：50/85

额定运行短路分断能力Ics（kA）：35/50

额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

额定剩余动作电流I△n（mA）：100/300/500

额定剩余不动作电流I△no：1/2I △no

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：400

额定电流In(A)：225、250、315、350、400

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA））：65/100

额定运行短路分断能力Ics（kA）：42/70

额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

额定剩余动作电流I△n（mA）：100/300/500

额定剩余不动作电流I△no：1/2I △no

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：630

额定电流In(A)：400、500、630

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA））：65/100

额定运行短路分断能力Ics（kA）：42/70

额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

额定剩余动作电流I△n（mA）：300/500/100

额定剩余不动作电流I△no：1/2I △no

NYKM2E系列电子式塑料外壳式断路器

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：100

额定电流In(A)：16、20、25、32/ 32、36、40、45、50、55、60、63/63、65、70、75、80、85、90、95、100

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA）： 50 / 85 （400V）

额定运行短路分断能力Ics（kA）： 35 / 50 （400V）

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：225

额定电流In(A)：100、125、140、160、180、200、225

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA）： 65 / 85 （400V）

额定运行短路分断能力Ics（kA）： 35 / 50 （400V）

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：250

额定电流In(A)：100、125、140、160、180、200、225、250

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P/3P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA）：50 / 85 （400V）

额定运行短路分断能力Ics（kA）：50 / 50 （400V）

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：400

额定电流In(A)：200、225、250、280、 315、350、400

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA）：65 / 100 （400V）

额定运行短路分断能力Ics（kA）：42 / 65 （400V）

额定工作电压Ue（V）：AC400

壳架电流Inm(A)：800

额定电流In(A)：400、420、440、460、480、500、530、560、600、630 / 630、640、660、680、700、720、740、760、780、800

额定绝缘电压Ui(V)：AC800

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA）： 65 / 100（400V）

额定运行短路分断能力Ics（kA）： 42 / 65（400V）

NYKM3系列热磁式塑料外壳式断路器

额定工作电压Ue（V）：AC415

壳架电流Inm(A)：63

额定电流In(A)：10、16、20、25、 32、40、50、63

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：L/M

额定极限短路分断能力Icu（kA）：36 / 55 （415V）；12（690V）

额定运行短路分断能力Ics（kA）：36 / 40 （415V）；10（690V）

额定工作电压Ue（V）：AC415、AC690V

壳架电流Inm(A)：125

额定电流In(A)：16、20、25、32、40、 50、63、80、100、125

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC8

极数：3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

额定运行短路分断能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

额定工作电压Ue（V）：AC415、AC690V

壳架电流Inm(A)：250

额定电流In(A)：100、125、140、160、 180、200、225、250

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC12

极数：3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

额定运行短路分断能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

额定工作电压Ue（V）：AC415、AC690V

壳架电流Inm(A)：400

额定电流In(A)：225、250、315、350、 400

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC12

极数：3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

额定运行短路分断能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

额定工作电压Ue（V）：AC415、AC690V

壳架电流Inm(A)：630

额定电流In(A)：400、500、630

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC12

极数：3P、4P

额定极限短路分断能力代号：L/M/H

额定极限短路分断能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

额定运行短路分断能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

额定工作电压Ue（V）：AC415、AC690V

壳架电流Inm(A)：800

额定电流In(A)：630、700、800

额定绝缘电压Ui(V)：AC1000

额定冲击耐受电压Uimp(kV)：AC12

极数：3P、4P

额定极限短路分断能力代号：M/H

额定极限短路分断能力Icu（kA）： 75 / 100 （415V）；20（690V）

额定运行短路分断能力Ics（kA）：75 / 85 （415V）；15（690V）

NYKM3L系列漏电式塑料外壳式断路器

额定工作电压Ue（V）：400V

壳架电流Inm(A)：126

额定电流In(A)：16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A

选择性类别：A类

额定绝缘电压Ui(V)：1000V

额定冲击耐受电压Uimp(kV)：8KV

极数：3 / 4 / 3 / 4

额定极限短路分断能力代号：M / M / H / H

额定极限短路分断能力Icu（kA）：50 / 50 / 85 / 85 （400V）

额定运行短路分断能力Ics（kA）：35 / 35 / 50 / 50 （400V）

额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

额定剩余不动作电流I△no ：I△n×50%

额定工作电压Ue（V）：400V

壳架电流Inm(A)：250

额定电流In(A)：100A、125A、140A、160A、 180A、200A、225A、250A

选择性类别：A类

额定绝缘电压Ui(V)：1000V

额定冲击耐受电压Uimp(kV)：8KV

极数：3 / 4 / 3 / 4

额定极限短路分断能力代号：M / M / H / H

额定极限短路分断能力Icu（kA）：50 / 50 / 85 / 85 （400V）

额定运行短路分断能力Ics（kA）：35 / 35 / 50 / 50 （400V）

额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

额定剩余不动作电流I△no ：I△n×50%

额定工作电压Ue（V）：400V

壳架电流Inm(A)：400

额定电流In(A)：225A、250A、315A、 350A、400A

选择性类别：A类

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：8KV

极数：3 / 4 / 3 / 4

额定极限短路分断能力代号：M / M / H / H

额定极限短路分断能力Icu（kA）：65 / 65 / 100 / 100 （400V）

额定运行短路分断能力Ics（kA）：42 / 42 / 70 / 70 （400V）

额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

额定剩余不动作电流I△no ：I△n×50%

额定工作电压Ue（V）：400V

壳架电流Inm(A)：800

额定电流In(A)：630A、700A、800A

选择性类别：A类

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：8KV

极数：3 / 4 / 3 / 4

额定极限短路分断能力代号：M / M / H / H

额定极限短路分断能力Icu（kA）：65 / 65 / 100 / 100 （400V）

额定运行短路分断能力Ics（kA）：42 / 42 / 70 / 70 （400V）

额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

额定剩余不动作电流I△no ：I△n×50%

NYKM3E系列电子式塑料外壳式断路器

额定工作电压Ue（V）：AC415V、 AC690V

壳架电流Inm(A)：32/63/125

额定电流In(A)：12、14、16、18、20、22、25、28、30、32 / 25、28、32、36、40、45、50、56、60、63 / 50、63、70、75、80、85、90、95、100、125

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：AC8

使用类别：A

极数：3P、4P

额定极限短路分断能力代号： M / H

额定极限短路分断能力Icu（kA）：70 / 85 （400V）；20（690V）

额定运行短路分断能力Ics（kA）：50 / 65 （400V）；15（690V）

额定工作电压Ue（V）：AC415V、 AC690V

壳架电流Inm(A)：160/250

额定电流In(A)：63、70、75、80、90、100、125、140、150、160 / 100、112、125、140、150、160、180、200、225、250

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：AC8

使用类别：A

极数：3P、4P

额定极限短路分断能力代号： M / H

额定极限短路分断能力Icu（kA）：70 / 85 （400V）；20（690V）

额定运行短路分断能力Ics（kA）：50 / 65 （400V）；10（690V）

额定工作电压Ue（V）：AC415V、 AC690V

壳架电流Inm(A)：400

额定电流In(A)：160、180、200、225、250、280、315、350、375、400

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：AC8

使用类别：B

极数：3P、4P

额定极限短路分断能力代号： M / H

额定极限短路分断能力Icu（kA）：70 / 100 （400V）；20（690V）

额定运行短路分断能力Ics（kA）：65 / 75 （400V）；15（690V）

额定工作电压Ue（V）：AC415V、 AC690V

壳架电流Inm(A)：630

额定电流In(A)：250、280、315、350、375、400、450、500、560、630

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：AC8

使用类别：B

极数：3P

额定极限短路分断能力代号： M / H

额定极限短路分断能力Icu（kA）：75 / 100 （400V）；30（690V）

额定运行短路分断能力Ics（kA）：65 / 75 （400V）；20（690V）

额定工作电压Ue（V）：AC415V、 AC690V

壳架电流Inm(A)：630/800

额定电流In(A)：250、280、315、350、375、400、450、500、560、630 / 315、350、400、450、500、560、630、700、760、800

额定绝缘电压Ui(V)：AC1000V

额定冲击耐受电压Uimp(kV)：AC8

使用类别：B

极数：3P、4P

额定极限短路分断能力代号： M / H

额定极限短路分断能力Icu（kA）：75 / 100 （400V）；30（690V）

额定运行短路分断能力Ics（kA）：65 / 75 （400V）；20（690V）

选型表

产品代号：NYKM2：热磁式塑料外壳式断路器

壳架等级：63A、100A、225A、 250A、400A、630A、800A、1250A

分断能力：L:基本型、M:标准型、 H:高分段型

操作方式：Z:手操机构、P:电操机构、无:直接操作

极数代号：3：三极、4：四极

脱扣器方式：2：电磁式、3：热磁式、0：无脱扣

附件代号：见附件表

用途代号：2:电机保护、无:配电保护

N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

额定电流：10A、16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A、1000A、1250A

安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

注：• 过载报警不脱扣装置(代号3200I、4200I)适用于NYKM2系列塑壳断路器100、225、250、400、630壳架，但其中NYKM2系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
• 标配相间隔板

产品代号：NYKM2L：漏电式塑料外壳式断路器

壳架等级：125A、250A、400A、630A

分断能力：M:标准型、 H:高分段型

操作方式：Z:手操机构、P:电操机构、无:直接操作

极数代号：3：三极、4：四极

脱扣器方式：2：电磁式、3：热磁式

附件代号：见附件表

用途代号：2:电机保护、无:配电保护

N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

额定电流：16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A

剩余电流：100/300/500mA/ 300/500/1000mA

延时类型：延时型、非延时型

安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

注：• 过载报警不脱扣模块(代号3400I、4400I)适用于NYKM2E系列塑壳断路器100、225、250、400、800壳架可配报警不脱扣模
• 标配相间隔板

产品代号：NYKM2E：电子式塑料外壳式断路器

壳架等级：100A、225A、250A、400A、800A

分断能力：M:标准型、 H:高分段型

操作方式：Z:手操机构、P:电操机构、无:直接操作

极数代号：3：三极、4：四极

脱扣方式：4：电子式

附件代号：见附件表

用途代号：2:电机保护、无:配电保护

N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

额定电流：32A、63A、100A、225A、250A、400A 、630A、800A

安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

注：• ：表示漏电报警模块发出信号，同时断路器脱扣
• II：表示漏电报警模块发出信号，断路器不脱扣
• 标配相间隔板

产品代号：NYKM3：热磁式塑料外壳式断路器

壳架等级：63A、125A、250A、400A 630A、800A

分断能力：M:标准型、 H:高分段型、H:高分段型

操作方式：Z:手操机构、P:电操机构、无:直接操作

极数代号：3：三极、4：四极

脱扣器方式：2：电磁式、3：热磁式、0：无脱扣

附件代号：见附件表

用途代号：2:电机保护、无:配电保护

N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

额定电流：16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A

安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

注：• 过载报警不脱扣装置(代号3200I、4200I)适用于NYKM3系列塑壳断路器100、225、250、400、630壳架，但其中NYKM3系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
• 标配相间隔板

产品代号：NYKM3L：漏电式塑料外壳式断路器

壳架等级：125A、250A、400A、800A

分断能力：M:标准型、 H:高分段型

操作方式：Z:手操机构、P:电操机构、无:直接操作

极数代号：3：三极、4：四极

脱扣器方式：2：电磁式、3：热磁式

附件代号：见附件表

用途代号：2:电机保护、无:配电保护

N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

额定电流：16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A

剩余电流：100/300/ 500mA、 300/500/1000mA

延时类型：延时型、非延时型

安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

注：• I：表示漏电报警模块发出信号，同时断路器脱扣
• II：表示漏电报警模块发出信号，断路器不脱扣
• 标配相间隔板

产品代号：NYKM3E：电子式塑料外壳式断路器

壳架等级：125A、250A、400A、630A、800A

分断能力：L:基本型、M:标准型、 H:高分段型

操作方式：Z:手操机构、P:电操机构、无:直接操作

极数代号：3：三极、4：四极

脱扣器方式：4：电子式

附件代号：见附件表

用途代号：2:电机保护、无:配电保护

N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

额定电流：125A、250A、400A、630A、800A

安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

注：• 过载报警不脱扣模块(代号3400I、4400I)适用于NYKM3E系列塑壳断路器125A、250A、400A、630A、800A壳架
• 标配相间隔板

回顶部

产品概述

双重绝缘设计

阻燃耐高温外壳

多种脱扣方式

热磁式

漏电式

电子式

NYKM2系列热磁式塑料外壳式断路器

NYKM2L系列漏电式塑料外壳式断路器

NYKM2E系列电子式塑料外壳式断路器

NYKM3系列热磁式塑料外壳式断路器

NYKM3L系列漏电式塑料外壳式断路器

NYKM3E系列电子式塑料外壳式断路器

NYKM2系列热磁式塑料外壳式断路器

NYKM2L系列漏电式塑料外壳式断路器

NYKM2E系列电子式塑料外壳式断路器

NYKM3系列热磁式塑料外壳式断路器

NYKM3L系列漏电式塑料外壳式断路器

NYKM3E系列漏电式塑料外壳式断路器

NYKM2-63 收起详情 展开详情

NYKM2-100 收起详情 展开详情

NYKM2-225 收起详情 展开详情

NYKM2-250 收起详情 展开详情

NYKM2-400 收起详情 展开详情

NYKM2-630 收起详情 展开详情

NYKM2-800 收起详情 展开详情

NYKM2-1250 收起详情 展开详情

NYKM2L-125 收起详情 展开详情

NYKM2L-250 收起详情 展开详情

NYKM2L-400 收起详情 展开详情

NYKM2L-630 收起详情 展开详情

NYKM2E-100 收起详情 展开详情

NYKM2E-225 收起详情 展开详情

NYKM2E-250 收起详情 展开详情

NYKM2E-400 收起详情 展开详情

NYKM2E-800 收起详情 展开详情

NYKM3-63 收起详情 展开详情

NYKM3-125 收起详情 展开详情

NYKM3-250 收起详情 展开详情

NYKM3-400 收起详情 展开详情

NYKM3-630 收起详情 展开详情

NYKM3-800 收起详情 展开详情

NYKM3L-125 收起详情 展开详情

NYKM3L-250 收起详情 展开详情

NYKM3L-400 收起详情 展开详情

NYKM3L-800 收起详情 展开详情

NYKM3E-125 收起详情 展开详情

NYKM3E-250 收起详情 展开详情

NYKM3E-400 收起详情 展开详情

NYKM3E-630 收起详情 展开详情

NYKM3E-800 收起详情 展开详情

NYKM2系列热磁式 收起详情 展开详情

NYKM2L系列漏电式 收起详情 展开详情

NYKM2E系列电子式 收起详情 展开详情

NYKM3系列热磁式 收起详情 展开详情

NYKM3L系列漏电式 收起详情 展开详情

NYKM3E系列电子式 收起详情 展开详情
