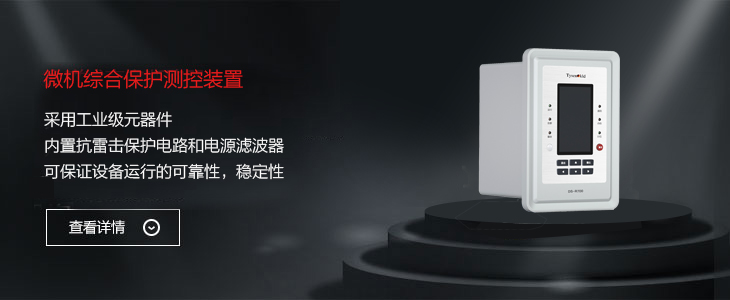

产品概述

  • NPM60系列产品适用于35kV及以下电压等级系统的保护、控制、测量和监视。包含线路保护、变压器保护、电动机保护、电容器保护、母联保护、PT并列测控保护、变压器差动保护、变压器后备保护、母联备自投保护等产品,品种齐全。可用于不同主接线方式,可用于不同的主接线方式,如单母线,双母线及多母线方式接线;支持不同类型的电网,如中性点不接地系统,经消弧线圈接地系统和小电阻接地系统等。

产品概述

  • NPM60系列产品具有友好的人机交互: 5寸高分辨全彩液晶显示屏,可显示主接线图、各开关实时位置,各类测量实时值等信息。
  • 包括对相、线电压电流,有功、无功功率的测量以及正反向有功、无功电量的计量。
  • 采用频率跟踪技术,能避免基频波动引起的计算误差。
  • 事故分析记录: 为用户提供用于事故分析诊断的掉电不丢失故障录波和SOE事件。
  • 具有IRIG-B码,校时精度≤1ms。
  • 支持双以太网、双485的通讯接口,以满足不同用户、不同现场对通信和网络的要求。
  • 充分的电气隔离设计、专业的抗电磁干扰能力。
  • 采用32位高性能处理器,配置大容量RAM+FLASH Memory存储器。利用SOC方式使数据处理,逻辑运行,信息存储能力优异,运行速度快。

技术参数

工作电源

电压范围 DC24V-AC/DC 265V
频率范围 40Hz-60Hz
最大功耗 10W
电源跌落 200ms

控制电源

额定电压 AC/DC 220V(110V须在订货时注明)
过载能力 60%-120%Un 连续工作

交流电流回路

额定电流 5A(1A须在订货时注明)
功率消耗 <0.5VA

交流电压回路

额定电压 100/√3V
功率消耗 <0.5VA

环境特性

运行温度 -20℃-+65℃
存储温度 -40℃-+80℃
湿度 95%

机械强度

抗振动性 GB7261-2016-12.1 Classi
耐冲击性 -GB7261-2016-12.2 Classi
地震 GB7261-2016-12.3 Classi

绝缘等级

工频介电耐受能力 2.5kV/50Hz,1分钟
1.2/50us冲击波 5kV

电磁兼容

脉冲磁场 GB/T 17626.9-2011 V级
抗静电放电 GB/T 14598.26-2015 A类
抗工频磁场干扰 GB/T 14598.26-2015 A类
抗辐射电磁场干扰 GB/T 14598.26-2015 A类
快速瞬变干扰 GB/T 14598.26-2015 A类
抗雷击浪涌干扰 GB/T 14598.26-2015 A类

测量及计量精度

电流/电压 ±0.2%
相角 ±0.5°
功率因数 ±0.2%
频率 ±0.01Hz
直流量 ±1%
功率 ±0.5%
电度 ±0.5%
