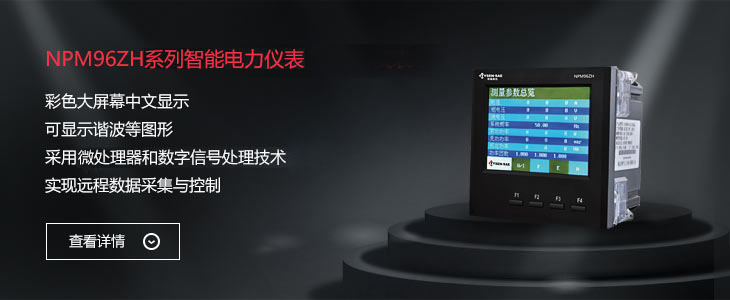

NPM96ZH/NPM72ZH系列智能电力仪表

产品概述

NPM96ZH/NPM72ZH仪表采用最新的微处理器和数字信号处理技术设计而成,320*240彩色大屏幕中文显示,可全面测量各种电力参数,并可通过与其他电气元件配合,实现对一次回路保护以及实现远程数据采集与控制。根据需要通过RS-485通讯接口使用MODBUS-RTU通讯协议,组成后台网络监控系统。主要应用于中低压配电系统、工业机器设备、智能开关盘柜、能源管理系统、工厂自动化系统、智能建筑等场合。

产品特点

  • 采用320*240彩色大屏幕中文显示,使用户查看和设置数据更轻松便捷。
  • 可直观的查看电流电压谐波总量、电流电压奇次偶次谐波总量、电流电压不平衡率。
  • 按键功能界面导航使操作更方便,实现了类似手机导航按钮的功能,使仪表更加智能化。
  • 多级设置界面,用户可直接选择关心的项目进行设置,设置更便捷。
  • 仪表采用的是滑动窗需量,可以测量有功需量、无功需量和视在功率需量。
  • 查看系统时间,以及查看仪表通电后到目前为止的运行时间,根据时间可以判断之前是否发生过断电现象。
  • 可直观查看三相电流/电压2~31次谐波柱状图。
  • 可查看三相电流电压最大值及最小值及发生时间。
  • 可查看最近20次SOE记录(开关量动作状态及发生时间)。
  • 实现远程数据采集与控制。

主要技术参数

性能 参数
显示方式 真彩中文液晶显示
输入信号 电压 网络 单相、三相四线(三相三线)
额定值 AC100V、400V
过负荷 长期过负荷1.2倍;短期过负荷2倍(60s)
功耗 <1VA(每相)
阻抗 >300kΩ
精度 真有效值测量,精度等级0.2级
电流 额定值 AC1A、5A
过负荷 长期过负荷1.2倍;瞬时负荷10倍(5s)
功耗 <0.4VA(每相)
阻抗 <200mΩ
精度 真有效值测量,精度等级0.2级
测量显示 频率 40~65Hz,精度0.05Hz
功率 有功、无功、视在功率,精度0.5级
电能 四象限计量,有功精度0.5级,无功精度1.0级
显示 全中文LCD显示、可编程设置、显示内容可切换或循环显示
工作电源 工作范围 AC 85V~265V / DC 90V~300V
功耗 ≤5VA
扩展功能 通讯接口 RS485(拓展双485需向厂商协商)、MODBUS-RTU协议
开关量接口 DI无源干接点输入,DO输出(DO可设置越限报警输出)
脉冲输出 2路电能脉冲输出,脉冲常数可设置
变送输出 DC 4 mA~20mA 0.5级
环  境 工作环境 -10℃~60℃ 湿度范围为5~95%(不凝露)
储存环境 -40℃~85℃
安 全 耐压 输入、输出、电源三者之间均>2kV
绝缘 输入、输出、电源对机壳>100MΩ
外形尺寸 面框尺寸 96×96mm,72×72mm
开孔尺寸 92×92mm,68×68mm
