产品概述

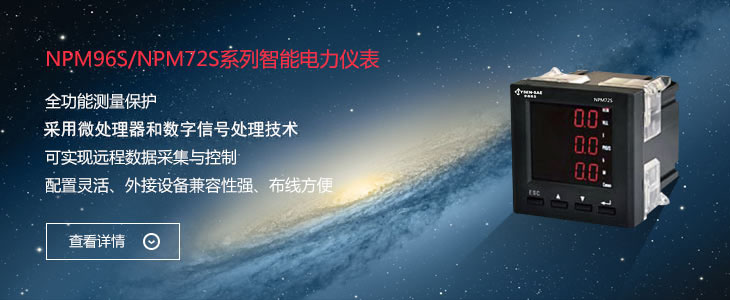

NPM96S/NPM72S仪表采用新的微处理器和数字信号处理技术设计而成，可全面测量各种电力参数，并可通过与其他电气元件配合，实现对一次回路保护以及实现远程数据采集与控制。根据需要通过RS-485通讯接口使用MODBUS-RTU通讯协议，组成后台网络监控系统。主要应用于中低压配电系统、工业机器设备、智能开关盘柜、能源管理系统、工厂自动化系统、智能建筑等场合。
产品特点
- 按键功能界面导航使操作更方便，实现了类似手机导航按钮的功能，使仪表智能化。
- 多级设置界面，用户可直接选择关心的项目进行设置，设置便捷。
- 仪表采用的是滑动窗需量，可以测量有功需量、无功需量和视在功率需量。
- 可查看近20次SOE记录（开关量动作状态及发生时间）。
- 实现远程数据采集与控制。
主要技术参数
| 性能 | 参数 | ||
|---|---|---|---|
| 显示方式 | LED数码管显示 | ||
| 输入信号 | 电压 | 网络 | 单相、三相四线（三相三线） |
| 额定值 | AC100V、400V | ||
| 过负荷 | 长期过负荷1.2倍；短期过负荷2倍（60s） | ||
| 功耗 | <1VA（每相） | ||
| 阻抗 | >300kΩ | ||
| 精度 | 真有效值测量，精度等级0.2级 | ||
| 电流 | 额定值 | AC1A、5A | |
| 过负荷 | 长期过负荷1.2倍；瞬时负荷10倍（5s） | ||
| 功耗 | <0.4VA（每相） | ||
| 阻抗 | <200mΩ | ||
| 精度 | 真有效值测量，精度等级0.2级 | ||
| 测量显示 | 频率 | 40Hz～65Hz，精度0.05Hz | |
| 功率 | 有功、无功、视在功率，精度0.5级 | ||
| 电能 | 四象限计量，有功精度0.5级，无功精度1.0级 | ||
| 显示 | 全中文LED显示、可编程设置、显示内容可切换或循环显示 | ||
| 工作电源 | 工作范围 | AC 85V～265V / DC 90V～300V | |
| 功耗 | ≤5VA | ||
| 扩展功能 | 通讯接口 | RS485、MODBUS-RTU协议 | |
| 开关量接口 | DI无源干接点输入，DO输出(DO可设置越限报警输出) | ||
| 脉冲输出 | 2路电能脉冲输出，脉冲常数可设置 | ||
| 变送输出 | DC 4 mA～20mA 0.5级 | ||
| 环 境 | 工作环境 | －10℃～60℃ 湿度范围为5%～95%（不凝露） | |
| 储存环境 | －40℃～85℃ | ||
| 安 全 | 耐压 | 输入、输出、电源三者之间均>2kV | |
| 绝缘 | 输入、输出、电源对机壳>100MΩ | ||
| 外形尺寸 | 面框尺寸 | 96×96mm，72×72mm | |
| 开孔尺寸 | 92×92mm，68×68mm | ||
