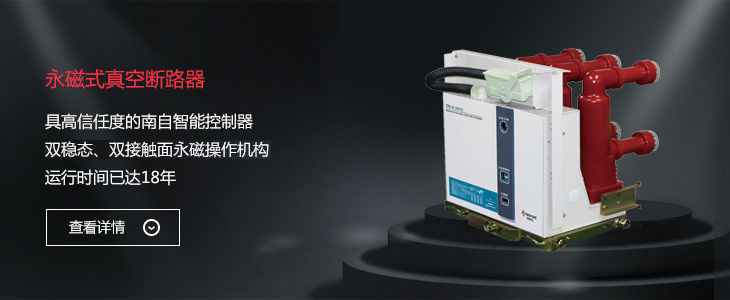

永磁式真空断路器

产品特点

  • 帝森南自永磁操作机构(“双接触面设计”专利技术);
  • 具高信任度的帝森南自智能控制器;
  • 配西门子或由帝森南自监制的机械寿命达4万次真空灭弧室;
  • 公司生产体系通过西门子验收,并授予“原厂配套”证书;
  • 1998年通过西高所型式试验,国内实际运行时间近20年;
  • 机构机械寿命12万次;
  • 可选配OLM-NZ1型智能在线监测装置,实现智能化。

结构特点

  • ZN139-12/D户内真空断路器总体结构为永磁操动机构与灭弧室前后布置形式。主导电回路部分为三相落地式结构。其主回路采用复合绝缘方式。
  • 本产品的永磁操动机构采用全新的工作原理和结构,解决了永磁场的吸合力,在分闸的初始阶段对分闸的阻碍,匹配于真空灭弧室的特性要求。永磁操动机构通过主传动轴驱动主拐臂,直接操作开关的分合,省去了传统操动机构中复杂、易损的储能和锁扣装置,简化了传动环节,从而实现高可靠,长寿命。
  • ZN139-12/D真空断路器可根据用户要求,制作成固定安装单元,也可配用专用推进机构组成手车单元使用。

主要规格及技术参数

断路器主要规格及技术参数

序号 名称 单位 参数
1 额定电压 kV 12
2 额定工频耐受电压(1 min) kV 42/48
3 额定雷电冲击/断口耐受电压(峰值) kV 75/85
4 额定频率 Hz 50
5 额定电流 A 630-1250 630-3150 1250~4000*
6 额定短路开断电流 kA 20 25 31.5 40
7 额定短路关合电流 kA 50 63 80 100
8 额定峰值耐受电流 kA 50 63 80 100
9 额定热稳定电流(有效值) kA 20 25 31.5 40
10 额定短路持续时间 s 4
11 额定短路开断电流次数 30 30 20
12 机械寿命 30000/40000
13 额定电流开断次数(电寿命) 30000/40000
14 永磁机构机械寿命 120000 120000 100000
15 额定单个/背对背电容器组开断电流 A 630/400(40kA为800/400)
16 相间距 mm 210 275
17 触头开距⑴ mm 9±1
18 接触超行程 mm 3±0.5
19 动、静触头允许磨损累积厚度 mm 3
20 三相分、合闸不同期性 ms ≤ 2
21 触头合闸弹跳时间 ms ≤ 2 (40kA ≤ 3)
22 触头压力 N 20kA
2000±20
31.5kA
3100±200
40kA
4300±200
23 平均分闸速度 m/s 0.8-1.2
24 平均合闸速度 m/s 0.5-0.8
25 分闸时间 ms ≤50
26 合闸时间 ms ≤70
27 额定操作顺序   0.3s 180s
0——CO——CO
180s 180s
0——CO——CO

注:(1)配国产真空灭弧室时为11±1; (2)*4000A需要强制风冷。数据以最终出厂产品为准。

永磁机构主要规格及技术参数

序号 名称 单位 参数
1 额定短路开断电流 kA 20
25
31.5 40
2 合闸电流 A 22 28 48
3 分闸操作电流 A 1.5 2
4 合、分闸额定工作电压 v DC220
5 机械寿命 120000 100000
