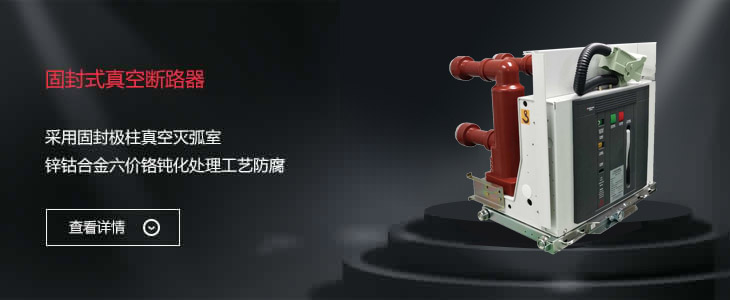

固封式真空断路器

产品特点

  • 采用固封式真空灭弧室,实现产品的免维护;
  • 抗盐雾试验水平达300小时;
  • 采用德国INA定制的铜基高压力合金无油轴承;
  • 引进马来西亚锌钴合金六价铬钝化表面处理工艺;
  • 机构优化设计,综合强度及刚度处于领先水平;
  • 机械寿命30000次;
  • 弹簧机构自带储能手柄,方便快捷。

结构特点

概述

  • ZN139-12/G型真空断路器主回路采用固封极柱形式,操作机构分为弹操式和永磁式两种。可靠性高、使用寿命长,广泛应用于电网、发电厂、变电站、工业及其他行业。
  • ZN139-12/G 型真空断路器既可以单独使用,也可用于中置式开关柜和固定式开关柜。并可方便与国内其他断路器实现手车互换,具有广泛的兼容性和互换性。

绝缘形式

  • ZN139-12/G型真空断路器总体结构为操动机构与一次导电回路前后布置形式。主导电回路部分为三相落地式结构。其主回路为固封绝缘方式。

主要规格及技术参数

断路器主要规格及技术参数

序号 名称 单位 参数
1 额定电压 kV 12
2 额定工频耐受电压(1 min) kV 42/48
3 额定雷电冲击/断口耐受电压(峰值) kV 75/85
4 额定频率 Hz 50
5 额定电流 A 630
1250
630、1250
1600、2000、2500
1250、1600、2000
2500、3150、4000*
6 额定短路开断电流 kA 20 25 31.5 40
7 额定短路关合电流 kA 50 63 80 100
8 额定峰值耐受电流 kA 50 63 80 100
9 额定热稳定电流(有效值) kA 20 25 31.5 40
10 额定短路持续时间 s 4
11 额定短路开断电流次数 30 30 20
12 机械寿命 30000
13 额定单个/背对背电容器组开断电流 A 630/400(40kA为800/400)
14 相间距 mm 1600A以下:210±1.5
2000A以上:275±1.5
15 触头开距 mm 9±1
16 接触超行程 mm 3±0.5
17 动、静触头允许磨损累积厚度 mm 3
18 三相分、合闸不同期性 ms ≤ 2
19 触头合闸弹跳时间 ms ≤ 2 (40kA ≤ 3)
20 分闸时间 ms 20-55
21 合闸时间 ms 35-70
22 额定操作顺序   0.3s 180s
0——CO——CO
180s 180s
0——CO——CO
23 机械机构抗腐蚀能力(盐雾试验) h 300

注:4000A需要强制风冷
