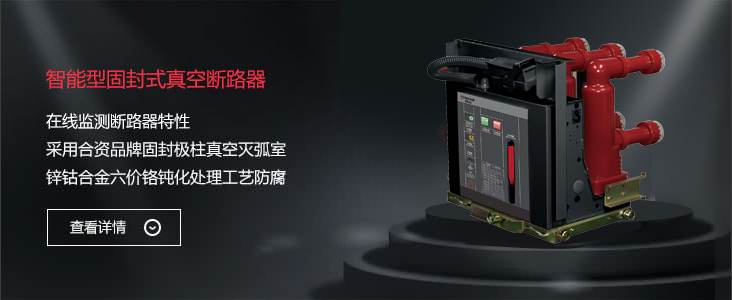

智能型固封式真空断路器

产品特点

  • 采用帝森克罗德在线监测技术,对断路器机械特性进行在线监测,逾限自动报警(选配);
  • 采用帝森克罗德模块化弹簧操作机构技术,实现机构免维护;
  • 采用合资真空灭弧室固封极柱,确保质量稳定,性能优越;
  • 引进马来西亚锌钴合金六价铬钝化表面处理工艺,抗盐雾试验水平达300小时;
  • 采用德国INA定制的铜基高压力合金无油轴承,实现传动自润滑;
  • 机械寿命30000次。

结构特点

  • VPN-12智能型真空断路器采用帝森克罗德研发的模块化弹簧操作机构,用合资固封极柱产品,其特征为:绝缘强度高,受环境因素影响小,导体间接触面少,回路电阻低;同时由于合资产品的技术优势及严格的质量管理体系,确保了产品质量的稳定和真空灭弧室的优越性能。
  • VPN-12智能型真空断路器采用帝森克罗德在线监测技术,对断路器的机械特性进行实时监测,根据设定参数,在监测的相关技术参数逾限时自动报警,提醒维修人员及时检修,防止断路器带故障运行。
  • 产品可以单独使用,也可用于中置式开关柜和固定式开关柜。并可方便与其他断路器实现手车互换,具有广泛的兼容性和互换性。

主要规格及技术参数

断路器主要规格及技术参数

序号 名称 单位 参数
1 额定电压 kV 12
2 额定工频耐受电压(1 min) kV 42/48
3 额定雷电冲击/断口耐受电压(峰值) kV 75/85
4 额定频率 Hz 50
5 额定电流 A 630
1250
630、1250
1600、2000、2500
1250、1600、2000
2500、3150、4000*
6 额定短路开断电流 kA 20 25 31.5 40
7 额定短路关合电流 kA 50 63 80 100
8 额定峰值耐受电流 kA 50 63 80 100
9 额定热稳定电流(有效值) kA 20 25 31.5 40
10 额定短路持续时间 s 4
11 额定短路开断电流次数 30 30 20
12 机械寿命 30000 30000
13 额定单个/背对背电容器组开断电流 A 630/400(40kA为800/400)
14 相间距 mm 1600A以下:210±1.5
2000A以上:275±1.5
15 动、静触头允许磨损累积厚度 mm 3
16 三相分、合闸不同期性 ms ≤ 2
17 触头合闸弹跳时间 ms ≤2(40kA≤3)
18 分闸时间 ms 20-50
19 合闸时间 ms 35-70
20 额定操作顺序   0.3s 180s
0——CO——CO
180s 180s
0——CO——CO
21 操动机构抗腐蚀能力(盐雾试验) h 300

注:*4000A需要强制风冷。数据以最终出厂产品为准
