智能型万能式断路器

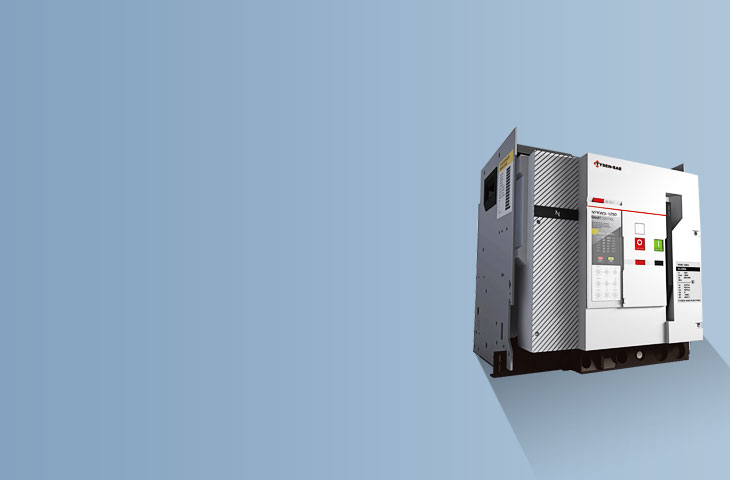

NYKW2系列智能型万能式断路器

主要用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流6300A及以下的断路器，可满足电动机频繁起动使用。

  • 交流额定电流630A~6300A；
  • 短路分断能力80kA~120kA（有效值）；
  • 额定工作电压AC690V及以下；
  • 具有3极和4极；
  • 抽屉式和固定式；
  • 可倒进线安装；
  • 采用多种智能控制器，可实现不同功能；
  • 具有隔离功能，符号为“”；
  • 执行 IEC60947-2、GB14048.2-2008 标准；
返回顶部

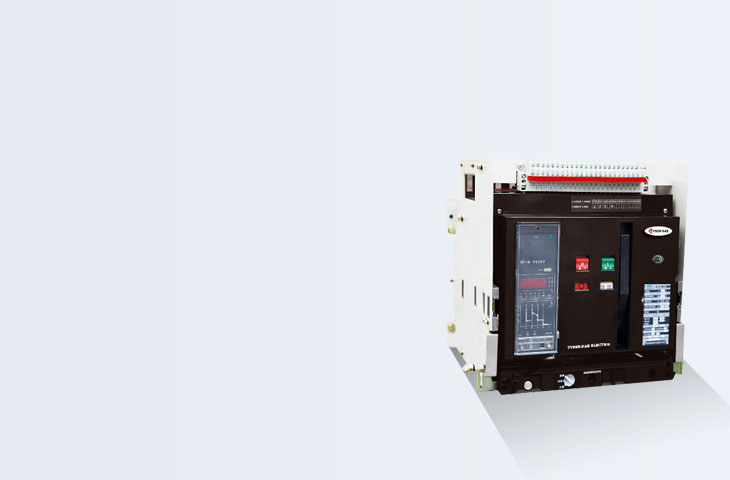

NYKW3系列智能型万能式断路器

  • NYKW3-1250 系列智能型万能式断路器(以下简称断路器)，具有结构紧凑、体积小、可靠型高、零飞弧等特点。断路器的额定绝缘电压690V，适用于交流 50Hz、额定工作电压400V，额定电流 200A-1250A，主要用于配电网络中，用来分配电能、保护电路和电源设备免受过载、欠电压、短路、单相接地等故障的危害，具备了多种智能保护功能。可准确地实现选择性保护，避免不必要的停电，提高供电可靠性。在正常条件下也可以作为线路的不频繁转换之用，而且具备了隔离功能。
  • 本断路器为立体布置形式，每相触头系统封闭在绝缘基座内，形成独立的一个小室。再由小室构成断路器的主电路。而智能型控制器、手动操作机构、电动操作机构则依次排在其前面，形成各自独立的单元，便于装配和维修。
  • 断路器的技术性能符合 GB14048.2《低压开关设备和控制设备低压断路器》及 IEC60947-2《低压开关设备及控制设备第二部分低压断路器》等标准。
返回顶部

主要规格及技术参数

NYKW2系列主要规格及技术参数

型号 NYKW2-2000
框架等级额定电流Inm（A) 2000
额定电流In（A) 630 800 1000 1250 1600 2000
额定工作电压Ue（V） AC400,690 50Hz
额定绝缘电压Ui（V） AC1000
额定冲击耐受电压Uimp（V） 12000
工频耐受电压（V） AC3500V 1min
极数 3、4 3、4 3、4 3、4 3、4 3、4
额定极限短路分断能力
Icu(kA)(有效值）		 AC400V 85 85 85 85 85 85
AC690V 50 50 50 50 50 50
额定运行短路分断能力
Ics(kA)(有效值）		 AC400V 65 65 65 65 65 65
AC690V 40 40 40 40 40 40
额定短路接通能力
Icm(kA)(峰值）		 AC400V 176 176 176 176 176 176
AC690V 105 105 105 105 105 105
额定短时耐受电流（1s）
Icw(kA)(有效值）		 AC400V 50 50 50 50 50 50
AC690V 40 40 40 40 40 40
使用类别 B
全分断时间（无附加延时）（ms） 12-18
闭合时间（ms） ≤70
智能控制器 电子型 ○ ○ ○ ○ ○ ○
标准型 ○ ○ ○ ○ ○ ○
通讯型 ○ ○ ○ ○ ○ ○
电气寿命*
（次 times）		 AC400V 10000 10000 10000 10000 10000 10000
AC690V 5000 5000 5000 5000 5000 5000
机械寿命*
（次 times）		 免维护 10000 10000 10000 10000 10000 10000
有维修 20000 20000 20000 20000 20000 20000
安装 外形尺寸（mm） H W L H W L H W L H W L H W L H W L
抽屉式 3P 432 375 420 432 375 420 432 375 420 432 375 420 432 375 420 432 375 420
4P 432 470 420 432 470 420 432 470 420 432 470 420 432 470 420 432 470 420
固定式 3P 402 318 325 402 318 325 402 318 325 402 318 325 402 318 325 402 318 325
4P 402 413 325 402 413 325 402 413 325 402 413 325 402 413 325 402 413 325
NYKW2-3200 NYKW2-4000 NYKW2-6300
3200 4000 6300
2000 2500 2900 3200 3600 4000 4000 5000 6300
AC400,690 50Hz
AC1000 50Hz
12000
AC3500V1min 50Hz
3、4 3、4 3、4 3、4 3、4 3、4 3、4 3、4 3、4
50%In、100%In
100 100 100 100 100 100 120 120 120
65 65 65 65 65 65 80 80 80
65 65 65 65 65 65 100 100 100
50 50 50 50 50 50 65 65 65
220 220 220 220 220 220 264 264 264
143 143 143 143 165 165 165 165 165
65 65 65 65 65 65 100 100 100
50 50 50 50 50 50 65 65 65
B
12-18
≤70
○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○
10000 10000 10000 10000 10000 10000 500 500 500
5000 5000 5000 5000 5000 5000 500 500 500
10000 10000 10000 10000 10000 10000 2000 2000 2000
20000 20000 20000 20000 20000 20000 8000 8000 8000
H W L H W L H W L H W L H W L H W L H W L H W L H W L
432 435 420 432 435 420 432 435 420 432 435 420 432 550 493 432 813 493 432 813 493 432 928 493
432 550 420 432 550 420 432 550 420 432 550 420 432 788 493 432 928 493 432 928 493 — —
402 422 325 402 422 325 402 422 325 402 422 325 — — — — — — — —
402 515 325 402 515 325 402 515 325 402 515 325 — — — — — — — —

NYKW3系列主要规格及技术参数

型号 NYKW3-1250
框架等级额定电流Inm（A) 1250
额定电流In（A) 200 400 630 800 1000 1250
额定工作电压Ue（V） AC400 50Hz
额定绝缘电压Ui（V） AC690
额定冲击耐受电压Uimp（V） AC8000
工频耐受电压（V） 主电路AC2500
极数 3、4 3、4 3、4 3、4 3、4 3、4
N 相额定电流（A） 50%In、100%In
额定极限短路分断能力
Icu(kA)(有效值）		 AC400V 65 65 65 65 65 65
额定运行短路分断能力
Ics(kA)(有效值）		 AC400V 50 50 50 50 50 50
额定短时耐受电流（1s）
Icw(kA)(有效值）		 AC400V 50 50 50 50 50 50
全分断时间（无附加延时）（ms） 12-18
闭合时间（ms） ≤70
电气寿命*（次） AC400V 10000 10000 10000 10000 10000 10000
机械寿命*（次） 免维护 10000 10000 10000 10000 10000 10000
有维修 20000 20000 20000 20000 20000 20000
安装 外形尺寸（mm） H W L H W L H W L H W L H W L H W L
抽屉式 3P 362 276 323 362 276 323 362 276 323 362 276 323 362 276 323 362 276 323
4P 362 346 323 362 346 323 362 346 323 362 346 323 362 346 323 362 346 323
固定式 3P 315 266 239 315 266 239 315 266 239 315 266 239 315 266 239 315 266 239
4P 315 336 239 315 336 239 315 336 239 315 336 239 315 336 239 315 336 239
