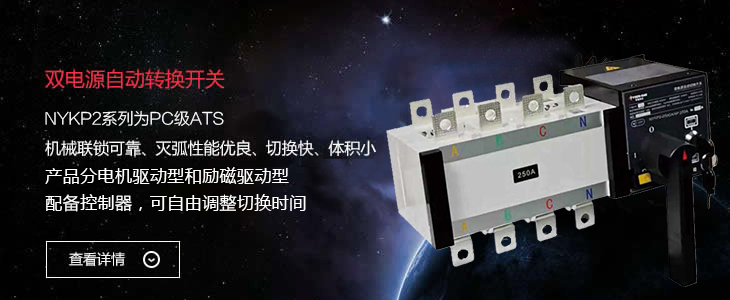

双电源自动转换开关

产品概述

  • NYKP2系列双电源开关电器属于PC级,它分NYKP2-2和NYKP2-N3两种。
  • NYKP2-2为二段式自动转换开关,当开关接到转换信号后在中间断开位置不停顿立即从一个电源换接到另一个电源,电流规格为20A-500A。
  • NYKP2-N3为三段式自动转换开关,该开关接到转换信号后,可立即(或经过一个预先设定的延时时间)从一个电源换接到另一个电源,也可以从一个电源换接到不与任何电源相通的中间断开位置。电流规格为20A-800A。

产品特点

  • 机械连锁:专利——偏心选择结构,只有一组电源供电,避免两组电源同时接入负载。
  • 灭弧性能:异常电弧会被可靠熄灭,电弧持续时间短,触头损耗少。 多片式主弧触头:提高触头表面接触面积及接触压力,不会产生过热或触头熔焊,延长触头使用寿命。
  • 切换速度快捷:在常用电源和备用电源两组电源键转换迅速,配控制器的ATS还可由用户设定转换延时时间。
  • 结构简单体积较小:工作可靠、故障率低,安装、使用、维护方便,维修时用手柄转动缓慢操作,便于查找和排除故障,NYKP2系列ATS属于PC级,较传统的CB级产品,具有体积小、电流规格多的特点。
  • 断开(OFF)位置:NYKP2-N3型三段式转换开关可从通电状态转换至能短暂停留且不与任何电源接通的断开位置(OFF),给用户带来方便,NYKP2-2型二段式则不能在此断开位置(OFF)停留。

主要规格及技术参数

NYKP2-2两段式转换开关参数

型号 NYKP2-2
绝缘电压 AC800V
冲击耐受电压 8KV
额定电压 AC400V(AC660V/690V、DC125V/250V)
额定电流(A) 20、40、63 80、100、125 160、200、225、250 350、400、500
投数 双投
接线方式 板前
极数 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
重量(kg) 4.5 5 5.5 5 6.3 6.8 6 6.6 7.3 11 15 18
操作电流(A) DC110V/125V 6 6 8 6 6 8 6 8 10 10 10 14
AC100V/110V 6 6 8 6 6 8 6 8 10 10 10 14
AC200V/220V/230V 3 3 4 3 3 4 3 4 5 5 5 7
性能 短时耐受电流 10KA 15KA 20KA
额定限制短路电流
(熔断器作保护)
50KA 65KA
额定限制短路电流
(断路器做保护)
100KA 120KA
接通分断能力

AC-33B(10Ie接通.10Ie)cosφ=0.35(Ie≤100A时,cosφ=0.45)
DC-33B(4Ie接通.4Ie分断)L/R=2.5ms

时间转换 A源→B源 ≤0.2s
B源→A源
寿命 电气寿命6000次、机械寿命20000次
操作循环频率 120次/时
辅助开关

A、B电源侧均为2常开、2常闭;开关容量AC:110V5A/AC220V3A DC200V0.2A

附件 操作手柄

NYKP2-N3三段式转换开关参数

型号 NYKP2-N3
绝缘电压 AC800V
冲击耐受电压 8KV
额定电压 AC400V
额定电流(A) 20~63 80~125 160~250 350~500 630~800
投数 双投
接线方式 板前 板后(板前为特殊供货)
极数 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
重量(kg) 5.5 5.8 6.4 6 6.5 7.2 6 7.1 7.7 11 15 17.8 25 38 43
操作电流(A) DC110V/125V 6 6 8 6 6 8 6 8 10 10 10 14 12 12 12
AC100V/110V 6 6 8 6 6 8 6 8 10 10 10 14 12 12 12
AC200V/220V/230V 3 3 4 3 3 4 5 5 5 5 5 6 6 6 4
性能 短时耐受电流 10KA 15KA 20KA 25KA
额定限制短路电流
(熔断器作保护)
100KA 120KA 120KA
额定限制断路电流
(断路器做保护)
50KA 65KA 50KA
接通分断能力

AC-33B(10Ie接通.10Ie)cosφ=0.35(Ie≤100A时,cosφ=0.45)
DC-33B(4Ie接通.4Ie分断)L/R=2.5ms

时间转换 A源→B源 ≤0.2s
B源→A源
寿命 电气寿命6000次、机械寿命20000次

电气寿命3000次、
机械寿命10000次

操作循环频率 120次/时
辅助开关 A、B电源侧均为2常开、2常闭;开关容量AC:110V5A/AC220V3A DC200V0.2A
附件 操作手柄


1)直流(DC)操作的场合,其回路的构造和交流基本相同。请按照交流操作指示去操作。
2)表中重量仅供参考
3)短时耐受电流和操作电流、跳脱电流值仅供参考。
