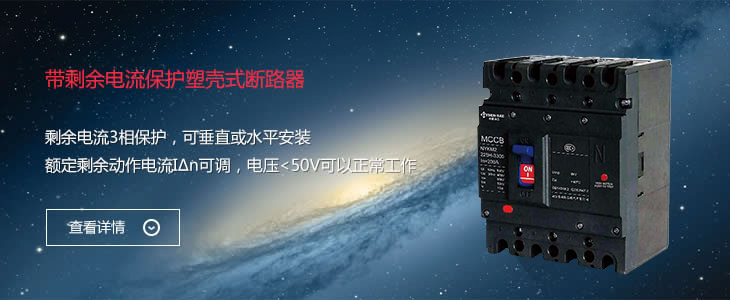

带剩余电流保护塑壳式断路器

适用范围

  • NYKM2L 系列带剩余电流保护塑料外壳式断路器(以下简称断路器),主要适用于交流 50Hz,其额定绝缘电压 800V,额定工作电压 400V,额定工作电流至 630A 的电路中作不频繁转换和电动机不频繁启动之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏;同时,可对人体提供间接接触保护,还可以对过电流保护不能检测出的长期存在的接地故障可能引起的火灾危险提供保护。
  • 断路器具有隔离功能。

主要特点

  • 剩余电流三相保护:NYKM2L断路器实现接地故障保护,常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相,本系列断路器 为三相,若缺任一相,断路器漏电保护模块仍能正常工作;
  • 现场可调:额定剩余动作电流 I△n 及剩余电流(非延时和延时)根据实际情况现场可调;
  • 低电压保护:当相电压降低至50V,漏电保护模块仍能正常工作;
  • 具有漏电报警输出功能:当设备或线路的剩余电流,达到或超过设定值,带漏电报警单元模块的断路器输出一个无源接点信号,驱动相应的报警装置;
  • 该断路器具有体积小、分断高、飞弧短、抗振动等特点;
  • 断路器可垂直安装(即竖装),亦可水平安装(即横装);

主要规格及技术参数

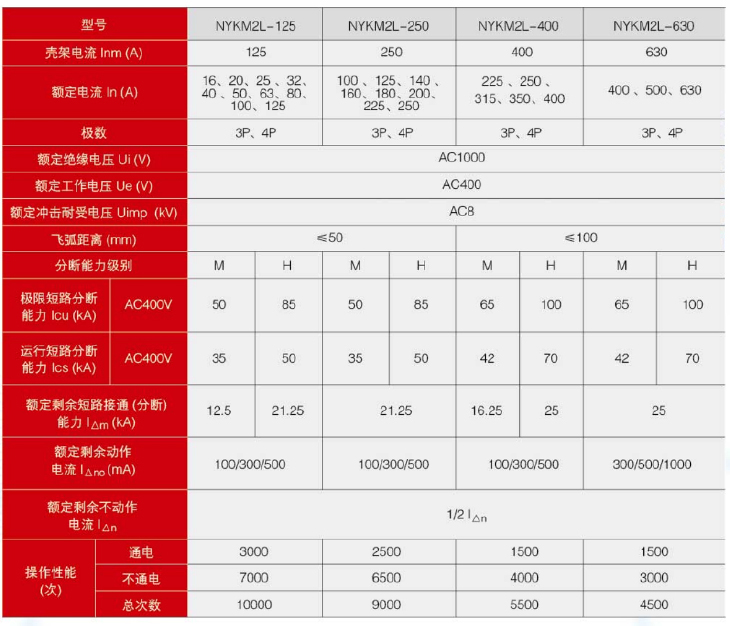

断路器主要性能指标

型号 NYKM2L-100 NYKM2L-225 NYKM2L-400 NYKM2L-630
壳架电流Inm(A) 100 225 400 630
额定电流In(A) 16、20、25 、32、40 、50、63、80、100 100 、125、140 、160、180、200、225 225 、250 、315、350、400 400 、500、630
极数 3 4 3 4 3 4 3 4
额定绝缘电压Ui(V) AC800V
额定工作电压Ue(V) AC400V
额定冲击耐受电压Uimp(V) AC8000V
飞弧距离(mm) 50 100
分断能力级别 M H M H M H
极限短路分断能力Icu(kA) AC400V 35 85 35 85 65 65
运行短路分断能力Ics(kA) AC400V 22 50 22 50 42 42
额定剩余短路接通(分断)能力 I△m(kA) 1/4Icu
额定剩余动作电流I△n(mA) 非延时型 30/100/500、100/300/500 30/100/500、100/300/500 100/300/500 300/500/1000
延时型 100/300/500 100/300/500 100/300/500 300/500/1000
额定剩余不动作电流I△no(mA) 1/2 I△n
操作性能(次) 通电 1500 1000 1000 1000
不通电 8500 7000 4000 4000
总次数 10000 8000 5000 5000
