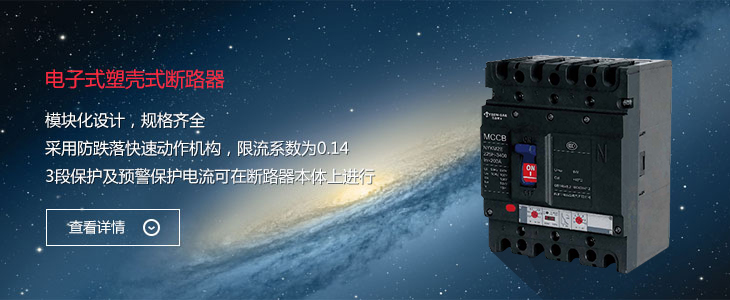

电子式塑壳式断路器

适用范围

  • NYKM2E 系列电子式塑壳断路器(以下简称断路器),其额定绝缘电压为 800V,适用于交流 50Hz,额定工作电压至 400V,额定电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能,能保护线路和电源设备不受损坏。
  • 断路器按照其额定极限短路分断能力(Icu)的高低,分为 M 型(较高分断型)、H 型(高分断型)二类。该断路器具有体积小、分断高、飞弧短抗振动等特点。
  • 断路器可垂直安装(即竖装),亦可水平安装(即横装)。
  • 断路器不可倒进线,即只能 1、3、5 接电源线,2、4、6 接负载线。
  • 断路器适用于隔离,符号表示为“” 。

产品特点

  • 选择性配合:NYKM2E 电子式塑壳断路器具有三段保护功能,使用类别为 B 的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合;
  • 具有三段保护动作电流、动作时间选择:用户可根据负载电流要求对脱扣器进行设置调整;
  • 自供电:电子式脱扣器由断路器自身提供能量,电流信号及脱扣器工作电源来自安装于断路器内的电流互感器;
  • 具有“预报警”指示:当流过断路器的实际运行电流达到或超过预报警动作电流 Ir0 时,断路器面盖上的“预报警”发光二极管指示为黄色;
  • 具有过载指示:当负载电流超出过载长延时动作电流时,断路器面盖上的发光二极管指示为红色;
  • 大电流瞬时脱扣功能:当断路器闭合时或在运行时,遇短路大电流(≥20Inm),断路器由电磁脱扣机构直接脱扣;

主要规格及技术参数

型号 NYKM2E-100 NYKM2E-225
分断能力级别 M H M H
额定电流 16、20、25、32、、36、45、50、55、60、65、70、75、80、85、90、95、100 100、125、140、160、180、200、225
极数 3P,4P 3P,4P
额定绝缘电压 AC800V AC800V
额定工作电压 AC400V AC400V
额定极限短路分断能力(Icu)(kA) AC400V 65 85 65 85
额定运行短路分断能力(Icu)(kA) AC690V 35 50 35 50
额定短时耐受电流(Icu)(kA/1s) AC400V 2 3
操作循环次数 通电 ON 8000
不通电 OFF 20000
附件 欠电压脱扣器
分励脱扣器
辅助触头
报警触头
电动操作机构
转动手柄操作机构
接线端子
安装和接线方式 板前
板后
插入式
抽出式

注:宽度尺寸 W 中“/”右边为四极宽度尺寸

NYKM2E-400 NYKM2E-630 NYKM2E-800
M H M H M H
200、225、250、280、315、350、400 400、420、440、460、480、
500、530、560、600、630
630、640、660、680、700、
720、740、760、780、800
3P,4P 3P,4P 3P,4P
AC800V AC800V AC800V
AC400V AC400V AC400V
65 100 65 100 65 100
42 65 42 65 42 65
5 10 10
7500
10000
